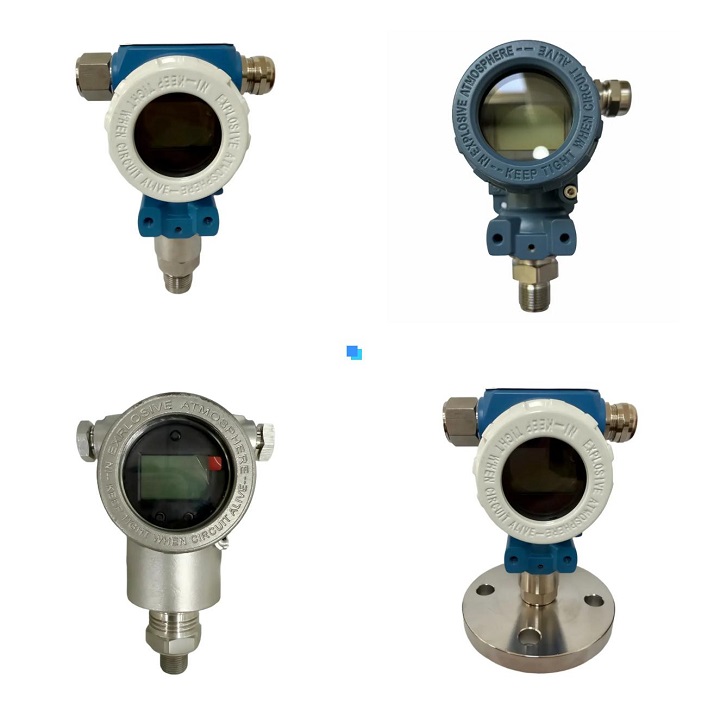

YG Máy đo áp suất điện trở nhiệt độ cao
Cat:Đồng hồ đo áp suất
◆ Mô hình: YG60 YG100 YG150 ◆ Sử dụng: Tất cả các phần của loạt đồng hồ đo này được làm bằng t...
Xem chi tiết
Ứng dụng:
các máy phát bao gồm các thành phần nhạy cảm với áp suất vi phân tán silicon hoặc thủy tinh khuếch tán tiên tiến trên thế giới và các mạch tích hợp chất lượng cao. Nó có chất lượng cao, giá thấp và khả năng thích ứng với các ứng dụng công nghiệp khác nhau. Vật liệu chế tạo mạch chính tiên tiến, lớp bịt kín và bảo dưỡng bên ngoài được cách ly hoàn toàn, đáp ứng các yêu cầu về chống cháy nổ, chống bụi và các điều kiện làm việc khắc nghiệt khác. Bằng cách chọn các đầu nối quy trình khác nhau, nó có thể đo chính xác môi trường ăn mòn mạnh, môi trường nhiệt độ cao và thấp và môi trường nhớt. Thích hợp cho các môi trường điều khiển tự động khác nhau, nó được áp dụng rộng rãi trong các lĩnh vực chống cháy nổ khác nhau như dầu khí, công nghiệp hóa chất, thép, điện, vật liệu xây dựng, dệt may, dược phẩm, thực phẩm, khí đốt, thí nghiệm khoa học và công nghiệp quân sự, v.v. Nó thực hiện việc đo lường, giám sát và kiểm soát áp suất ở mỗi quy trình điểm và cung cấp đầu ra tín hiệu DC 4 ~ 20mA tiêu chuẩn và giao tiếp HART.

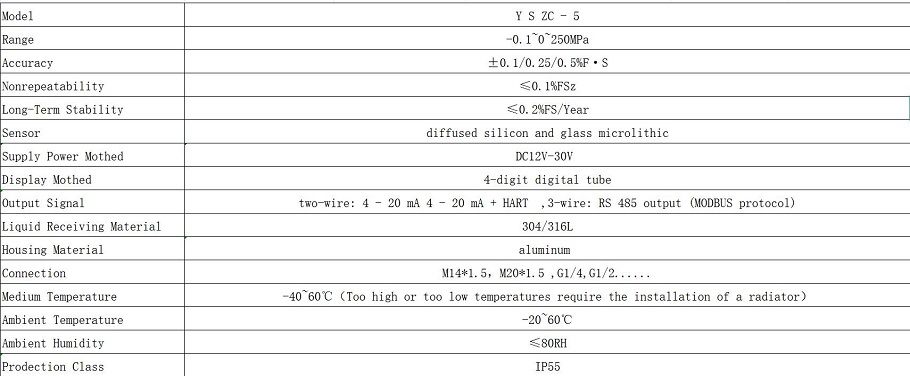

Mô hình & Thông số kỹ thuật:

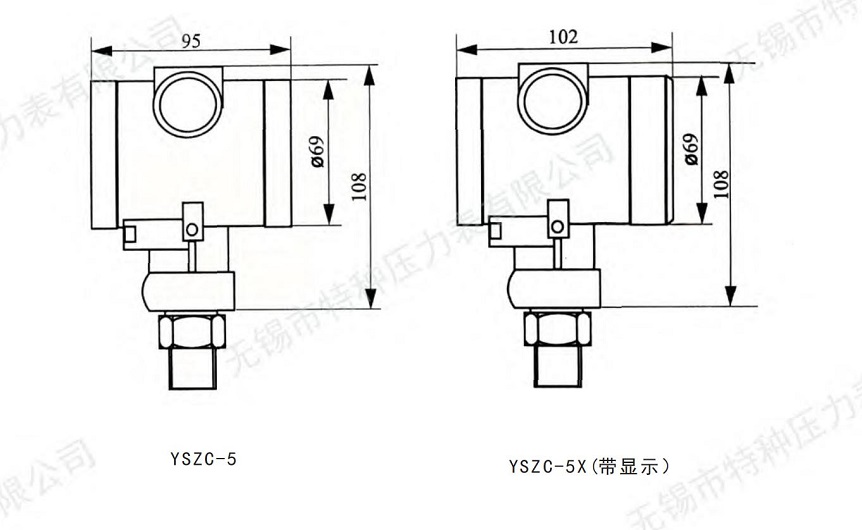

Kích thước:
Gắn kết:
·Chuẩn bị lắp đặt: Chọn vị trí lắp đặt phù hợp và đảm bảo môi trường đáp ứng điều kiện làm việc của máy phát. Tránh các yếu tố như độ rung, nhiệt độ cao và độ ẩm có thể ảnh hưởng đến độ chính xác của phép đo. Vị trí lắp đặt phải thuận tiện cho việc gỡ lỗi và bảo trì, bề mặt lắp đặt phải bằng phẳng để tránh tạo thêm áp lực lên máy phát.
·Các bước cài đặt: các installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
Hướng dẫn sử dụng máy phát áp lực
Vui lòng đọc kỹ hướng dẫn này trước khi lắp đặt và sử dụng thiết bị.
1, Đồng hồ đo áp suất chung thích hợp để đo áp suất của chất lỏng, khí và hơi không gây nguy hiểm nổ, không kết tinh, không đông cứng và không gây ăn mòn các bộ phận của đồng hồ đo áp suất.
2. Đồng hồ đo áp suất chống địa chấn có thể được sử dụng trong môi trường có rung động cơ học nghiêm trọng hoặc nơi áp suất trung bình dao động mạnh.
3. Đồng hồ đo áp suất bằng thép không gỉ có thể được sử dụng trong môi trường ngoài trời, nhiệt độ cao và ăn mòn hoặc để đo môi trường ăn mòn nhẹ.
4. Đồng hồ đo áp suất màng có thể đo áp suất của chất lỏng có tính ăn mòn mạnh, độ nhớt cao, dễ bị kết tinh hoặc chứa các hạt rắn.
5. Thiết bị thường được sử dụng tới 3/4 phạm vi và khi đo áp suất dao động, nó được sử dụng tới 2/3 phạm vi.
6. Khi môi trường là chất lỏng, thiết bị phải được lắp đặt trên cùng đường mực nước với điểm đo; nếu không thì phải thực hiện những điều chỉnh thích hợp.
7. Đồng hồ đo áp suất phải được lắp đặt theo chiều dọc. Trong quá trình lắp đặt, nghiêm cấm di chuyển hộp đựng máy đo. Mặt số của đồng hồ đo áp suất màng không được lỏng lẻo hoặc tháo rời.
8. Đối với thiết bị đo địa chấn có áp suất tối đa từ 1,6 MPa trở xuống, nếu vị trí con trỏ lệch do thay đổi áp suất khí quyển, có thể tạo một lỗ nhỏ trên phớt dầu để cân bằng chênh lệch áp suất giữa bên trong và bên ngoài vỏ.
9. Điều kiện môi trường hoạt động: Cấp độ kháng địa chấn: Loại thông thường V·H·2 hoặc V·H·3 Loại kháng địa chấn V·H·4. Cấp độ bảo vệ: Loại thông thường IP54: Đây là loại kín và loại chống sốc. 1P65 Nhiệt độ: Loại thông thường (-40~70)°C; Loại chống sốc (-5~55)°C (glycerol); (-25~55)oC (dầu silicon). Độ ẩm tương đối: <85%.
10. Trong quá trình sử dụng, dụng cụ phải được giữ sạch sẽ và ở tình trạng tốt. Để đảm bảo an toàn, nên tiến hành hiệu chuẩn định kỳ (cách nhau không quá sáu tháng).
11. Thiết bị phải được bảo quản ở môi trường trong nhà khô ráo và thông gió tốt, nơi không khí trong nhà không có bất kỳ tác động ăn mòn nào đối với thiết bị.
