Bạn có biết model, cấu tạo và chất liệu của đồng hồ đo áp suất chống sốc thiết bị công nghiệp không?

Đồng hồ đo áp suất chống sốc

Trong môi trường sản xuất công nghiệp phức tạp, độ ổn định của phép đo áp suất ảnh hưởng trực tiếp đến an toàn thiết bị và hiệu quả sản xuất. Bình thường đồng hồ đo áp suất dễ bị rung con trỏ, đọc không chính xác và thậm chí làm hỏng cơ chế trong môi trường có rung hoặc xung. Ngược lại, đồng hồ đo áp suất chống sốc với thiết kế độc đáo đã trở thành thiết bị “phải có” trong điều kiện rung động. Bài viết này sẽ tiến hành phân tích chuyên sâu từ ba chiều: mô hình, cấu trúc và vật liệu, để giúp bạn đưa ra lựa chọn và ứng dụng chính xác.

người mẫu

Mô hình của Đồng hồ đo áp suất chống sốc thường bao gồm các thông tin cốt lõi như phạm vi đo, dạng kết cấu và phương pháp lắp đặt. Lấy dòng YN chính thống làm ví dụ:

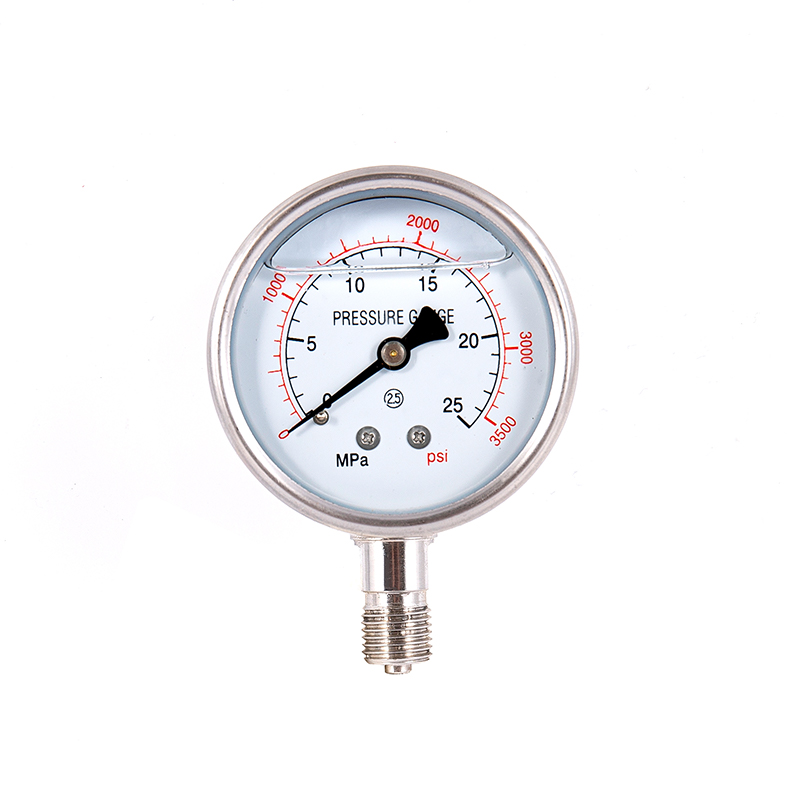

·YN-60: Y là viết tắt của đồng hồ đo áp suất, N biểu thị khả năng chống sốc, 60 tượng trưng cho đường kính của mặt số (tính bằng mm). Nếu không có hậu tố, nó được coi là lắp đặt không có cạnh hướng tâm, phù hợp với các thiết bị cỡ vừa và nhỏ (như máy nén khí, máy bơm thủy lực)

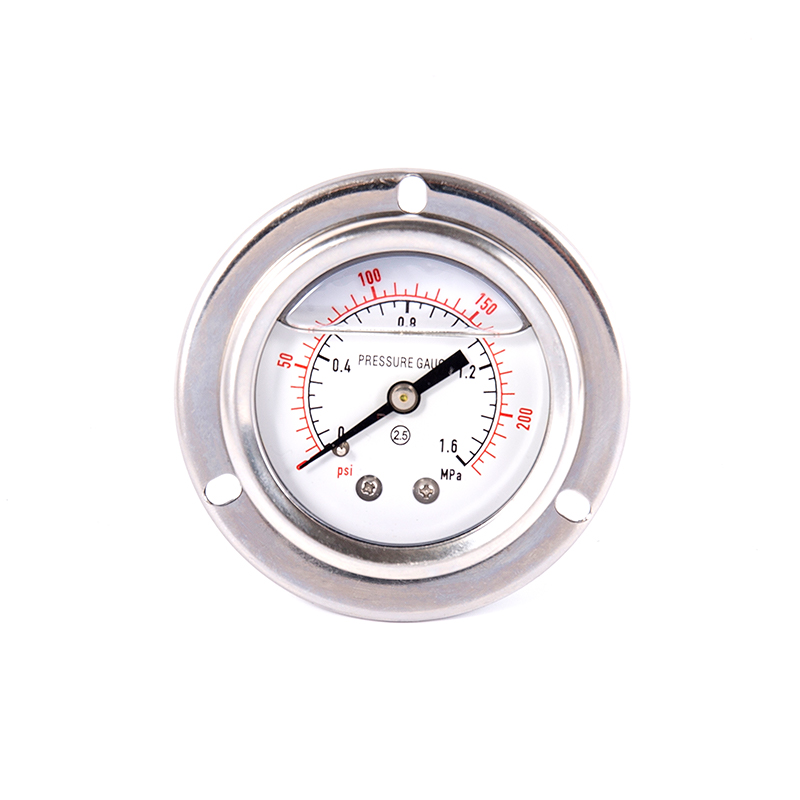

·YN-100ZQ: "ZQ" biểu thị việc lắp đặt gắn theo trục dọc, thích hợp để gắn vào bảng điều khiển của tủ để tránh truyền rung. Nó thường được sử dụng trong các tình huống rung động mạnh như phòng máy tàu và máy móc khai thác mỏ.
Nguyên tắc lựa chọn: Dựa trên cường độ rung (ví dụ: nếu độ rung của thiết bị vượt quá 3,5m/s thì phải chọn loại chống sốc), các đặc tính trung bình (chẳng hạn như môi trường ăn mòn yêu cầu vật liệu thép không gỉ) và không gian lắp đặt, thực hiện lựa chọn toàn diện.

Thiết kế kết cấu

Độ ổn định của đồng hồ đo áp suất chống sốc bắt nguồn từ ba thiết kế cốt lõi:
Hệ thống giảm chấn kép
·Đệm vật lý: Vỏ đồng hồ chứa đầy dầu silicon hoặc glycerin có độ nhớt cao (theo tiêu chuẩn ISO VG 1000), giúp hấp thụ hơn 80% năng lượng rung cơ học, làm giảm 80% biên độ chuyển động của con trỏ.
·Thiết kế niêm phong: Đối với loại hướng trục có lắp đặt cạnh (như YN-100ZQ), kính hai lớp được sử dụng để cách ly chất lỏng giảm chấn và các chốt định vị, ngăn chặn rò rỉ dầu ảnh hưởng đến độ chính xác.

Tối ưu hóa phản hồi động: Đối với các ứng dụng liên quan đến áp suất dao động như máy nén và máy bơm, đồng hồ đo áp suất chống sốc đạt được điều này bằng cách mở rộng đường chuyển động của con trỏ (ví dụ: bằng cách sử dụng ống lò xo xoắn ốc), chuyển đổi các dao động áp suất tức thời thành thay đổi dần dần, đảm bảo độ ổn định lâu dài với độ chính xác ±1,6%.

Chọn theo chất liệu
Vật liệu trực tiếp xác định khả năng chống ăn mòn, khả năng chịu nhiệt độ và tuổi thọ của đồng hồ đo áp suất.
Vỏ và đầu nối:
·Thép không gỉ: Chống ăn mòn axit và kiềm, thích hợp cho ngành hóa chất và dược phẩm. Nó có thể hoạt động ổn định trong các kịch bản có nhu cầu cao như năng lượng hạt nhân và chế biến thực phẩm.
· Hợp kim đồng: Chi phí thấp, dễ gia công, thường được sử dụng trong các hệ thống thủy lực mà không có tác dụng ăn mòn mạnh. Tuy nhiên, nên tránh tiếp xúc với môi trường amoniac (vì nó dễ bị ăn mòn do ứng suất).

Ống lò xo và chuyển động:
·Đồng phốt pho: Có độ đàn hồi tốt và chống mỏi. Nó phù hợp với môi trường nhiệt độ cao (từ -10oC đến 60oC), chẳng hạn như trong các thiết bị công nghiệp thông thường.
·Thép không gỉ: Chống biến dạng ngay cả ở nhiệt độ cao (-40oC đến 200oC), thích hợp cho đường ống hơi và bình phản ứng nhiệt độ cao.

Chất lỏng giảm chấn và vòng đệm:
·Dầu silicon: Có khả năng chịu nhiệt độ rộng - không đông đặc ở -40oC và không bay hơi ở 200oC. Nó là sự lựa chọn ưu tiên cho các ứng dụng nhiệt độ cao (chẳng hạn như hệ thống thủy lực của máy ép phun).
·Phớt cao su nitrile: Chịu được dầu nhưng không chịu được dung môi. Vòng đệm cao su flo có thể chịu được môi trường ăn mòn mạnh, nhưng chúng đắt hơn.

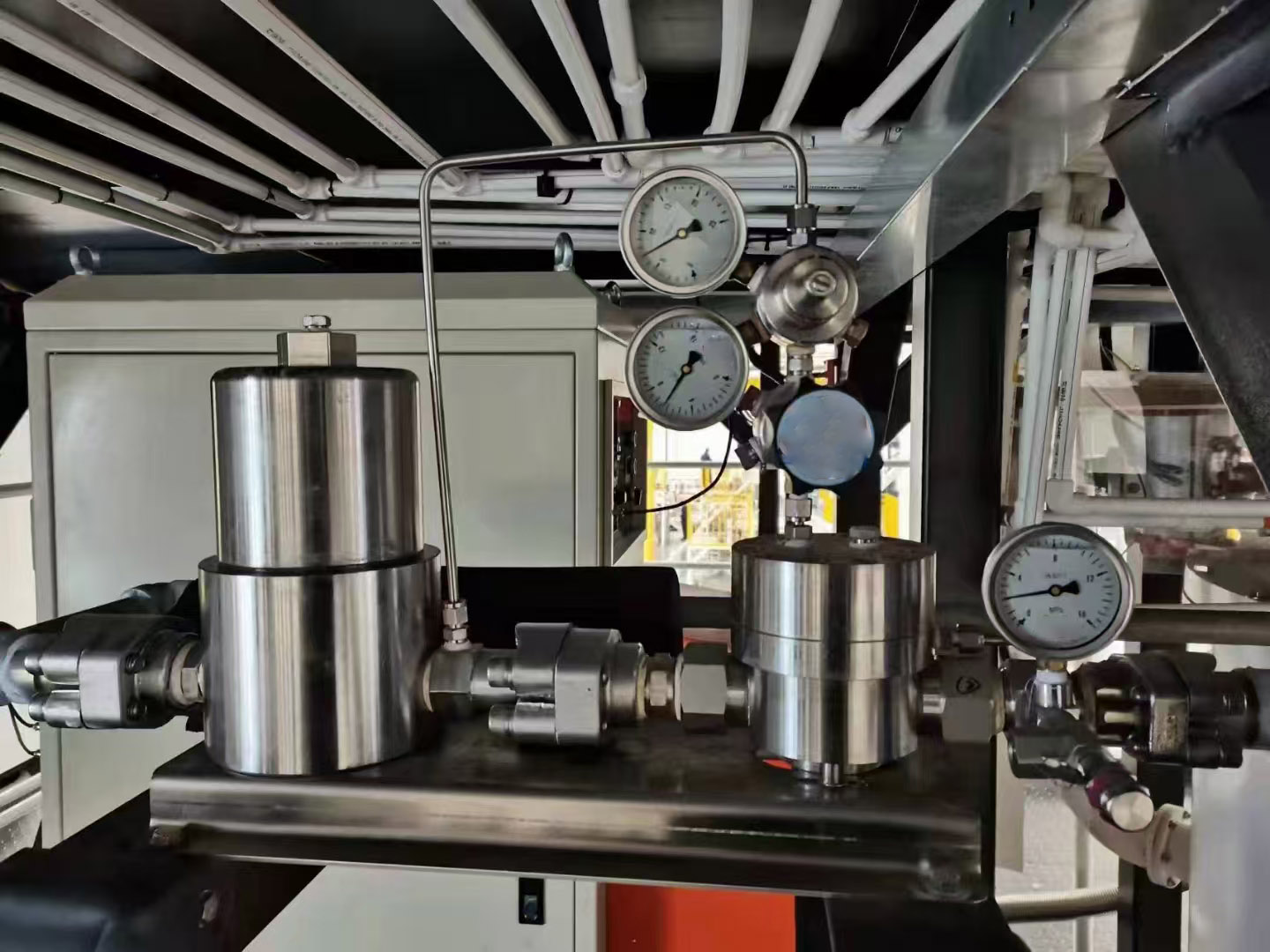

Kịch bản ứng dụng và gợi ý lựa chọn
Các trường hợp bắt buộc phải có đồng hồ đo áp suất chịu động đất
·Môi trường rung động mạnh: Phòng máy tàu thủy (gia tốc rung lớn hơn 5 m/s2), máy nghiền khai thác mỏ, chọn mô hình lắp đặt hướng trục.
Môi trường áp suất dao động: Đầu ra của máy nén pittông (xung đến 0,2 MPa), hệ thống thủy lực của máy ép phun (tần số va đập 30-50 Hz). Ưu tiên chọn kết cấu có vít đệm.

Các thông số chính để lựa chọn
·Phạm vi: Bao gồm 1,5 lần áp suất làm việc (ví dụ: đối với điều kiện làm việc 10 MPa, chọn 0 - 16 MPa). Tránh hoạt động lâu dài ở phạm vi tối đa để tránh mỏi ống lò xo.
·Kết nối: Chọn ren thích hợp dựa trên thiết bị (chẳng hạn như G1/2, M20*1.5). Đối với phương tiện ăn mòn, hãy sử dụng đầu nối bằng thép không gỉ 316L.

Bảo trì và lắp đặt: Kéo dài tuổi thọ
·Quy cách lắp đặt: Lắp đặt theo chiều dọc và đảm bảo chất lỏng giảm chấn được phân bổ đều. Góc nghiêng phải ≤ 30°; đối với các nguồn rung chính, nên bổ sung thêm ống đệm nếu cần thiết.
·Bảo trì định kỳ: Hiệu chuẩn 24 tháng một lần. Trong môi trường nhiệt độ cao (trên 80°C), hãy kiểm tra tình trạng dầu silicon 12 tháng một lần. Nếu dầu bị đục hoặc rò rỉ, cần thay thế ngay lập tức.
·Xử lý môi trường khắc nghiệt: -20oC trở xuống: Cấm sử dụng nhiệt kế chứa dầu và glycerin. Có sẵn loại dầu silicon nhiệt độ thấp thay thế. Trong môi trường có tính ăn mòn cao, tính toàn vẹn của lớp thụ động trên bề mặt thép không gỉ phải được kiểm tra thường xuyên.

Việc lựa chọn và ứng dụng đồng hồ đo áp suất chống sốc đòi hỏi sự kết hợp giữa công nghệ và kinh nghiệm. Từ các ứng dụng công nghiệp cơ bản của YN-60 đến các điều kiện làm việc phức tạp của YN-150ZQ, từ tính tiết kiệm của hợp kim đồng đến khả năng chống ăn mòn cao của thép không gỉ 316L, mọi chi tiết đều phản ánh sự khéo léo của kiểu dáng công nghiệp. Hãy chọn Đồng hồ đo áp suất đặc biệt Vô Tích để bảo vệ sự an toàn cho hoạt động sản xuất công nghiệp của bạn.
