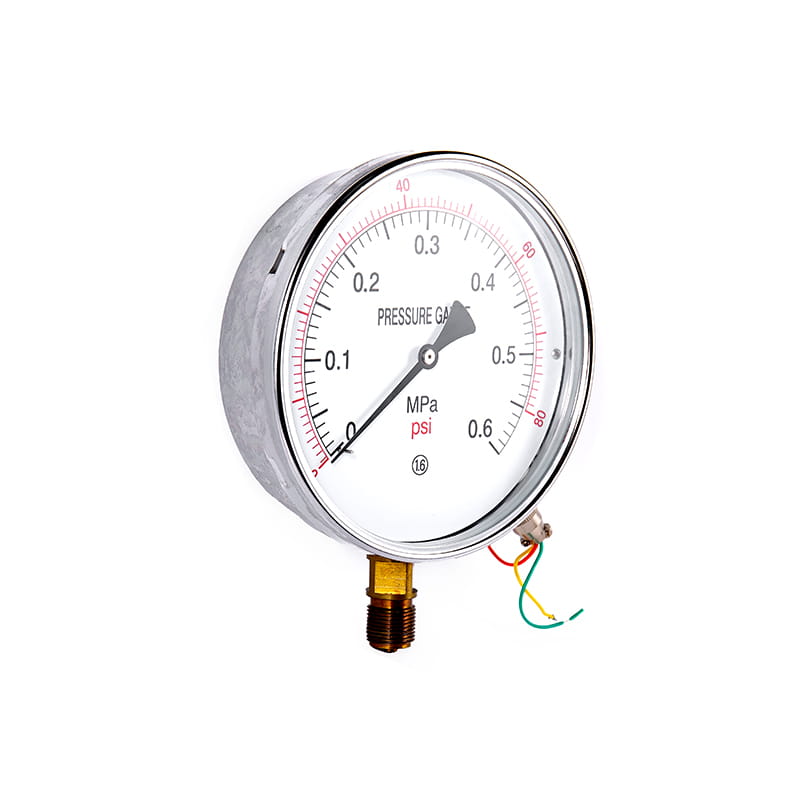

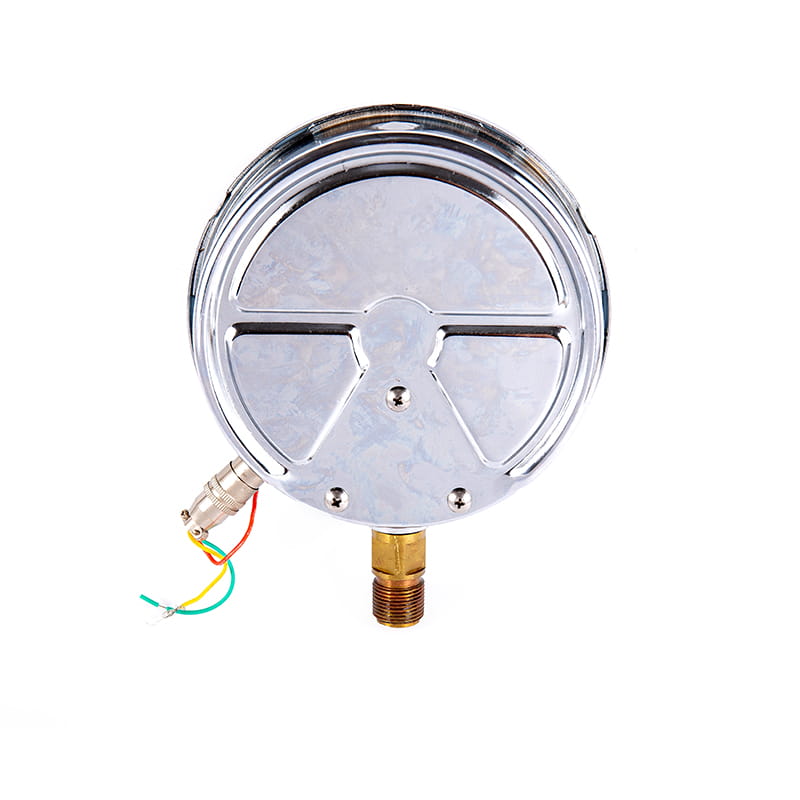

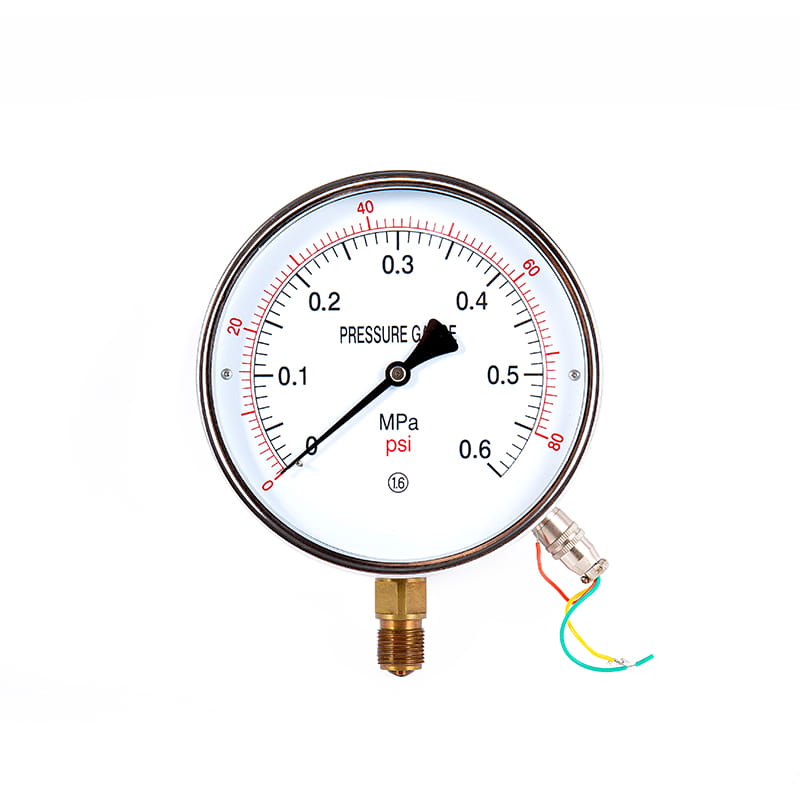

Đồng hồ đo áp suất từ xa YTT

◆ Mô hình: YTT100 YTT100A YTT150 YTT150A

◆ Áp dụng: Loại dụng cụ này phù hợp để đo áp suất của chất lỏng, khí hoặc hơi mà không có nguy cơ nổ, không kết tinh, không hóa rắn và không có tác dụng ăn mòn đối với hợp kim đồng và đồng.

Ngoài dấu hiệu cục bộ của giá trị áp suất, thiết bị cũng có thể liên tục xuất ra ( 0 ~ 10 ) MA hoặc ( 4 ~ 20 ) MA Tín hiệu DC, có thể được truyền đến phòng điều khiển ở một khoảng cách xa và có thể được sử dụng với các dụng cụ hiển thị kỹ thuật số thông minh để tạo thành một hệ thống tự động để hiển thị, ghi, điều chỉnh và điều khiển.

Thiết bị đã trải qua một phép biến đổi lớn bên trong, máy biến áp vi sai ban đầu đã được loại bỏ và thay thế bằng phần tử cảm biến điện áp silicon khuếch tán, do đó phần hiển thị cục bộ và phần đầu ra tín hiệu đã trở thành hai hệ thống độc lập, và độ chính xác và độ tin cậy của tín hiệu đã được cải thiện rất nhiều, và độ chính xác có thể đạt được 1.0 hoặc thậm chí 0.5 mức độ.
◆ Nếu cần phải tạo ra một đồng hồ đo áp suất loại gây sốc, thì nó có thể được lấp đầy bằng dầu glycerin hoặc silicon.

Nhận báo giá

◆ Thông số kỹ thuật:

Người mẫu		YTT100	YTT150	YTT100A	YTT150A
Đường kính danh nghĩa		Φ 100	Φ 150	Φ 100	Φ 150
Loại gắn kết	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Thông số điện		★ Sức mạnh cung cấp: 24V DC ★ tín hiệu đầu ra: ( 4 ~ 20 ) MA DC ★ Điện trở tải: 250 Ω		★ Sức mạnh cung cấp: 220v ac ★ tín hiệu đầu ra: ( 0 ~ 10 ) MA DC ★ Điện trở tải: ≤ 1,5k Ω
Dây
Lớp chính xác		1.6
Độ chính xác đầu ra tín hiệu		1.0 ； 0.5
Phạm vi đo lường （ MPA ）		ĐÚNG VẬY không gian: -0.1 ~ 0 Máy hút bụi áp lực: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0,3 -0.1 ~ 0.5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Áp lực: 0 ~ 0,1 0 ~ 0.16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Điều kiện sử dụng môi trường		Nhiệt độ: -10 ° C ~ 55 ° C; Độ ẩm tương đối: 85 Phần trăm
Xếp hạng điện trở rung		V · H · 3
Bảo vệ xâm nhập		IP54
Thực thi tiêu chuẩn		JB/T 10203
Chủ đề phù hợp		M20 × 1.5
Lưu ý: Có thể thực hiện luồng chung vào luồng ống hoặc luồng ống thon theo yêu cầu của người dùng (xem Hướng dẫn lựa chọn).

◆ Kích thước:

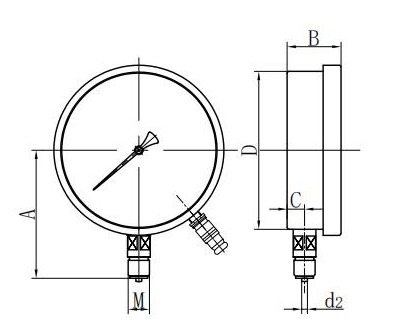

Trực tiếp xuyên tâm (I.)

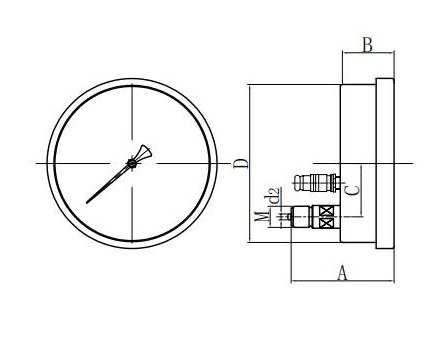

Trục Trực tiếp lập dị (ii.)

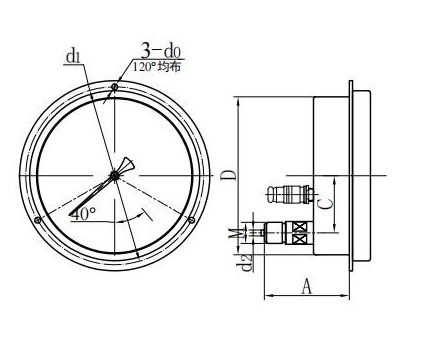

Màn hình biến đổi hướng trục (iv.)

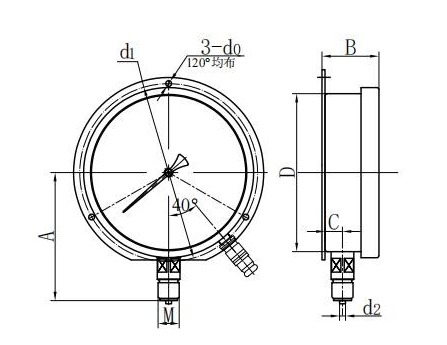

Mount Convex xuyên tâm (vi.)

Người mẫu	Kích thước ( mm )
Người mẫu	MỘT	B	C	D	D0	D1	D2	M
YTT100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YTT100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
