Nhà sản xuất bán máy đo áp lực tiếp xúc điện

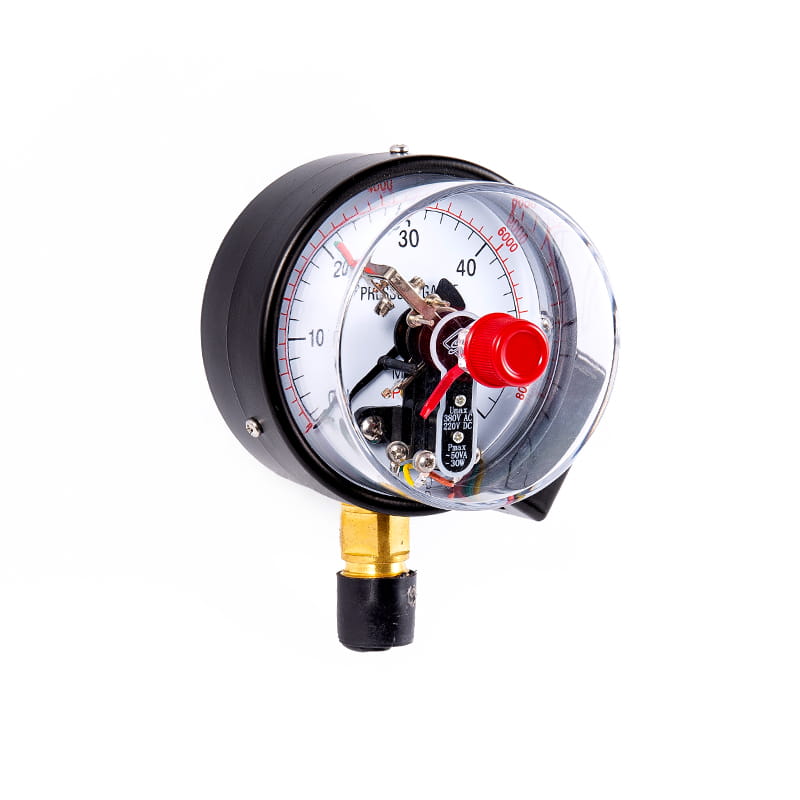

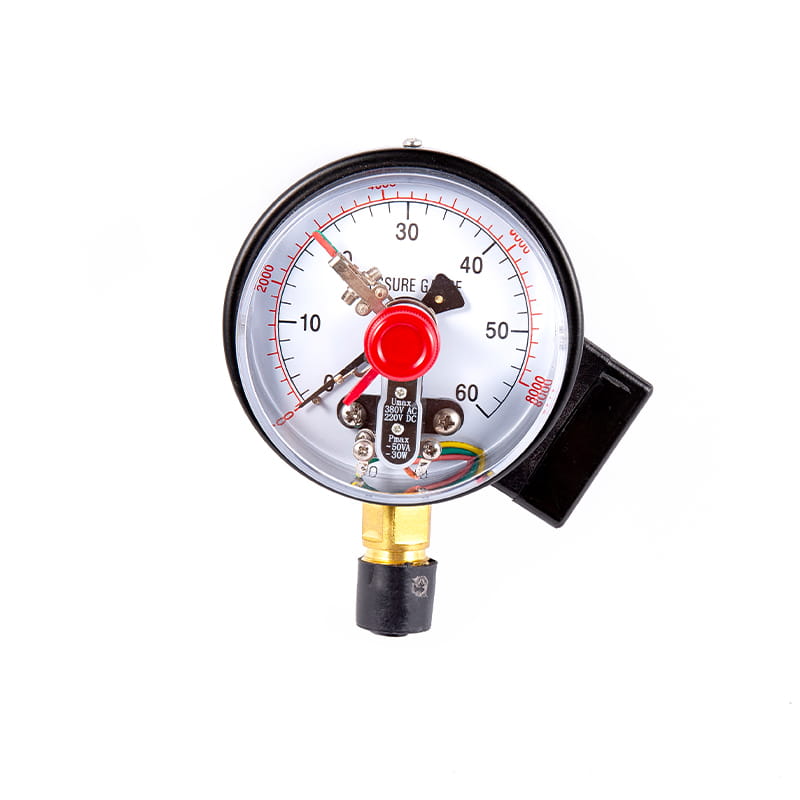

Sê-ri YXC Sê-ri được hỗ trợ bằng điện từ đồng hồ đo áp suất tiếp xúc điện

◆ Mô hình: Yxc60 YX100 YXC-150

◆ Áp dụng: Loại dụng cụ này phù hợp để đo áp suất của chất lỏng, khí hoặc hơi mà không có nguy cơ nổ, không kết tinh, không hóa rắn và không có tác dụng ăn mòn đối với hợp kim đồng và đồng. Khi nó được trang bị một mạch phù hợp, nó có thể gửi một báo động hoặc điều khiển tự động đến hệ thống áp suất để đo và kiểm soát.

YXC Sản phẩm loạt áp dụng thiết bị tiếp xúc điện được hỗ trợ từ tính, có những ưu điểm của hành động ổn định và đáng tin cậy và năng lượng tiếp xúc lớn.

◆ Nếu cần phải tạo ra một đồng hồ đo áp suất loại gây sốc, thì nó có thể được lấp đầy bằng dầu glycerin hoặc silicon.

Nhận báo giá

◆ Thông số kỹ thuật:

Người mẫu		YXC60		YXC100		YXC150
Đường kính danh nghĩa		Φ 60		Φ 100		Φ 150
im lặng giả vờ kiểu phong cách	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Chủ đề phù hợp		M14 × 1.5		M20 × 1.5
Lớp chính xác		2.5		1.6
Phạm vi đo lường （ MPMỘT ）		ĐÚNG VẬY không gian: -0.1 ~ 0 Máy hút bụi áp lực: -0.1 ~ 0,06 -0.1 ~ 0,15 -0.1 ~ 0.3 -0.1 ～ 0,5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Áp lực: 0 ~ 0,1 0 ~ 0.16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Điều kiện sử dụng môi trường		Nhiệt độ: -40 ° C ~ 70 ° C; Độ ẩm tương đối: 85 Phần trăm
Thông số điện		★ Điện áp làm việc tối đa: 380v MỘTC ; 220V DC ★ Công suất liên lạc tối đa: 30VA ★ Chế độ điều khiển: Giới hạn trên và dưới, giới hạn trên (giới hạn gấp đôi), giới hạn thấp hơn (giới hạn gấp đôi) và các công tắc tiếp xúc phụ trợ từ chậm khác có thể được điều chỉnh trong toàn bộ phạm vi
Dây		Hộp nối	1		2		3	4
		Mã màu	màu đỏ		màu xanh lá		màu vàng	đen
		Đầu ra đầu ra	giới hạn trên		giới hạn thấp hơn		công cộng	nối đất
Xếp hạng điện trở rung		V · H · 3
Vật liệu ống Bourdon		QSN4-0.3
Bảo vệ xâm nhập		IP54
Thực thi tiêu chuẩn		JB/T 9273
Ghi chú: 1 . Chủ đề chung có thể được tùy chỉnh theo yêu cầu của người dùng.

◆ Giá trị tham chiếu tải định mức:

điện áp (V)	Giá trị hiện tại tải điện trở ( A )		Giá trị của dòng tải cảm ứng （ A ）
điện áp (V)	AC	DC	Giá trị của dòng tải cảm ứng （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Kích thước:

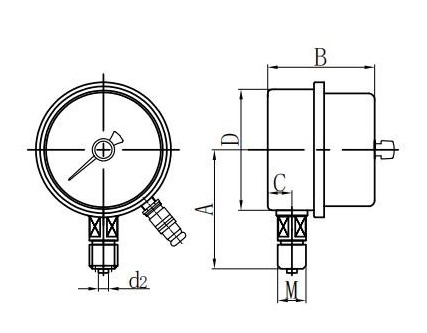

Trực tiếp xuyên tâm (I.)

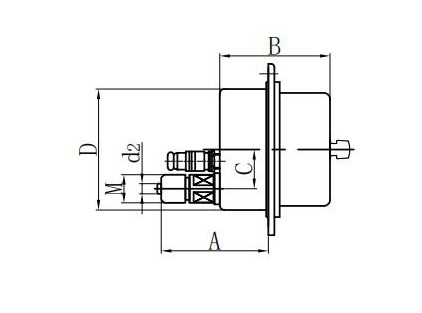

Trục Trực tiếp lập dị (ii.)

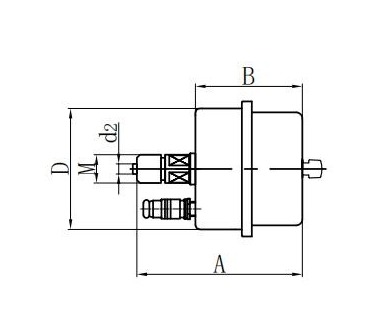

Trực tiếp đồng tâm trục (III.)

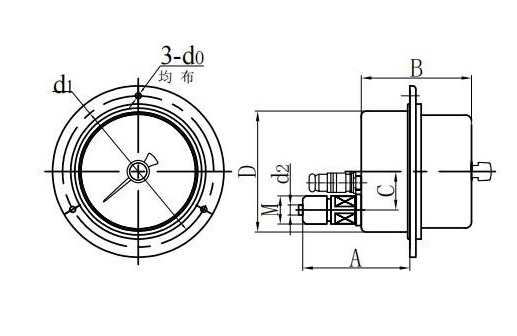

Xóa lệch tâm trục (iv.)

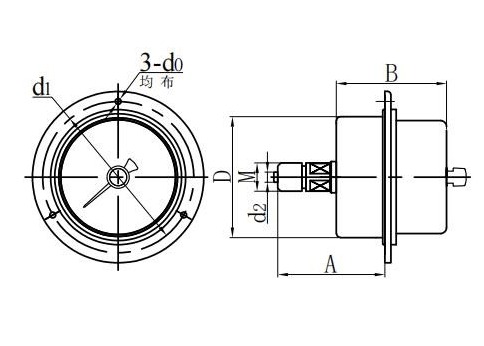

Núi đồng tâm trục (V.)

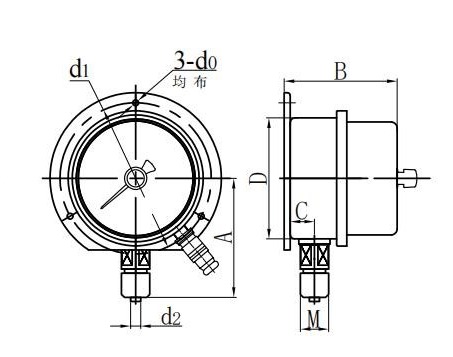

Mount Convex xuyên tâm (vi.)

Người mẫu	Kích thước ( mm )
Người mẫu	MỘT	B	C	D	D0	D1	D2	M
YXC60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
YXC60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
YXC60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
