1. Tổng quan
Máy phát áp lực này có độ nhạy cao, độ chính xác cao và khả năng chống quá tải mạnh mẽ. Được sản xuất bằng cảm biến nhập khẩu, cảm biến và mạch khuếch đại có tính tích hợp cao; Vỏ là một ống thép không gỉ tích hợp, không cần điều chỉnh điểm 0 và mức tăng của mạch; Khả năng chống nhiễu mạnh, kháng axit và kiềm, độ ổn định và độ tin cậy lâu dài.
2. Cách thức hoạt động
Bộ truyền áp suất nhỏ gọn sử dụng chip áp suất nhập khẩu và các bộ phận nhạy cảm được kết nối với cầu Wheatstone bằng quá trình khuếch tán hoặc cấy ion, đồng thời các màng chắn nhạy áp được hình thành dưới cầu bằng công nghệ vi cơ. Khi áp suất được tác dụng lên màng ngăn, giá trị điện trở sẽ thay đổi và tín hiệu đầu ra tuyến tính được tạo ra tỷ lệ thuận với áp suất tác dụng. Chúng tôi thêm nguồn điện DC vào cầu Wheatstone và nó sẽ tạo ra đầu ra tín hiệu điện áp DC. Sau đường chuyển đổi thứ cấp, đầu ra hệ thống hai dây 4mA ~ 20mA được nhận ra.
3. Đặc điểm chức năng
◆ Độ ổn định tốt, đầy đặn, không có độ ổn định lâu dài lên đến 0,2%FS/ năm. Trong phạm vi của bù nhiệt độ 0 °C~ 70 °C, độ lệch nhiệt độ nhỏ hơn 0,2%FS, và độ lệch nhiệt độ nhỏ hơn 0,5%FS trong toàn bộ phạm vi nhiệt độ hoạt động cho phép.
◆ Với mạch bảo vệ ngược và bảo vệ giới hạn dòng điện, máy phát sẽ không bị hỏng khi cực dương và cực âm bị đảo ngược trong quá trình lắp đặt , và máy phát sẽ tự động giới hạn dòng điện trong 35mA khi nó bất thường.
◆ Kết cấu chắc chắn, không có bộ phận chuyển động, độ tin cậy cao, tuổi thọ cao.
◆ Có thể đo khí, nước, dầu và hơi nước với độ chính xác cao và không bị ảnh hưởng bởi khối lượng của môi trường đo.
◆ Lắp đặt dễ dàng, kết cấu đơn giản, tiết kiệm và bền bỉ.
4. Thông số kỹ thuật chính
| Phạm vi đo | （ 0 ～ 10 ) kPa ～（ 0-40 ) MPa |
| Quá tải tối đa | 2 lần phạm vi tiêu chuẩn |
| Các hình thức áp lực | Đo áp suất, chênh lệch áp suất nhẹ |
| Lớp chính xác | 0,5% F · S |
| điện áp cung cấp | 24V DC |
| Chịu tải | ≤ 250 Ω |
| Phương tiện đo | Áp suất hơi hoặc chất khí, chất lỏng |
| Ổn định lâu dài | ± 0,2% F · S/ năm |
| Độ ẩm tương đối xung quanh | ≤ 95% |
| Bù đắp nhiệt độ | 0 oC～ 70 oC |
| Nhiệt độ hoạt động | -10 oC～ 70 oC |
5. Kết cấu tính năng
| bao vây | Thép không gỉ nguyên khối |
| Vật liệu kết cấu chính | SUS304 、 SUS316 |
| Kết nối áp suất | M20 × 1.5 |

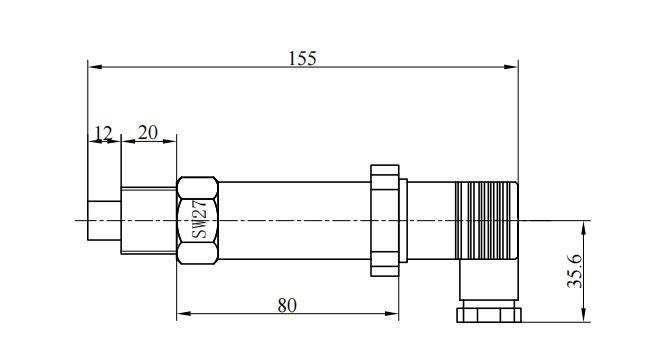

6 . Kích thước
7. Biện pháp phòng ngừa
◆ Tất cả các sản phẩm được cung cấp đều có sách hướng dẫn sử dụng và chứng chỉ kèm theo, bao gồm số sản phẩm, thông số kỹ thuật, ngày xuất xưởng, v.v., vui lòng kiểm tra cẩn thận để tránh nhầm lẫn.
◆ Không dùng vật cứng đè trực tiếp lên màng ngăn của máy phát để tránh làm hỏng máy phát.
◆ Trong quá trình cài đặt, theo phương pháp kết nối sản phẩm và loại ren, hãy kiểm tra xem giao diện trường có phù hợp với giao diện sản phẩm hay không và siết chặt từ từ khi kết nối, đồng thời không thể thêm mô-men xoắn trực tiếp vào vỏ máy phát mà chỉ có thể được thêm vào giao diện áp suất hình lục giác.
◆ Khi kết nối với nguồn điện, cần kết nối theo đúng hướng dẫn nối dây của công ty chúng tôi.
◆ Áp suất quá tải của máy phát không được vượt quá 200 % phạm vi đo.
◆ Nếu phát hiện bất kỳ điều bất thường nào trong quá trình sử dụng, hãy tắt nguồn, ngừng sử dụng và tiến hành kiểm tra hoặc liên hệ trực tiếp với bộ phận kỹ thuật của công ty chúng tôi.
◆ Trong quá trình vận chuyển và bảo quản, bao bì gốc phải được phục hồi và bảo quản trong kho mát, khô và thông gió.

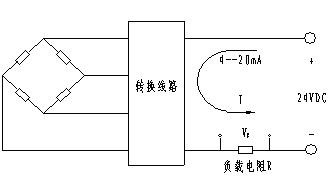

8. Điện giao diện kết nối và áp suất
◆ Chủ đề giao diện áp lực: M20 × 1.5
