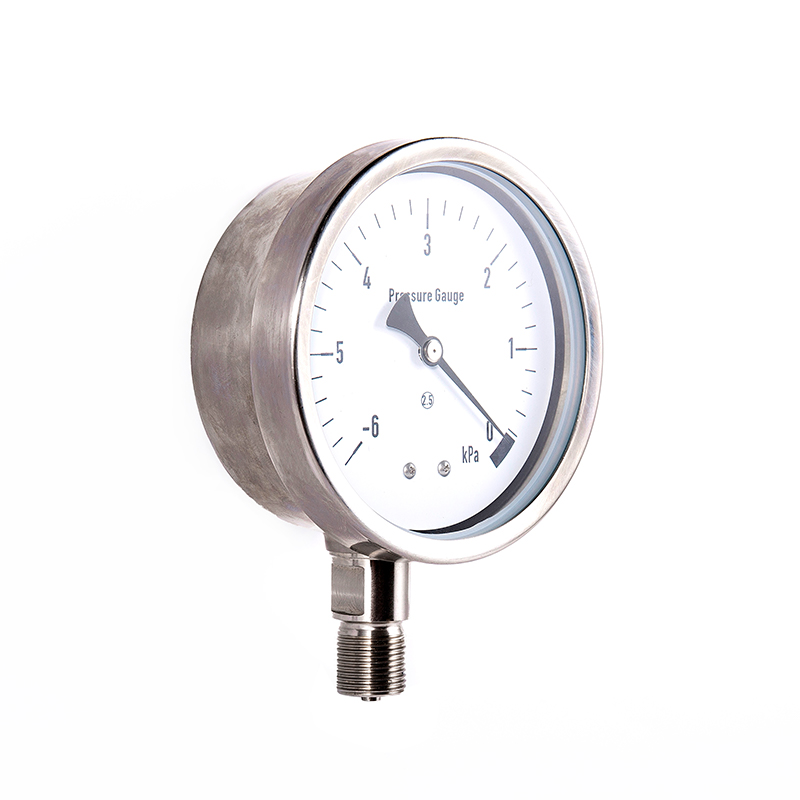

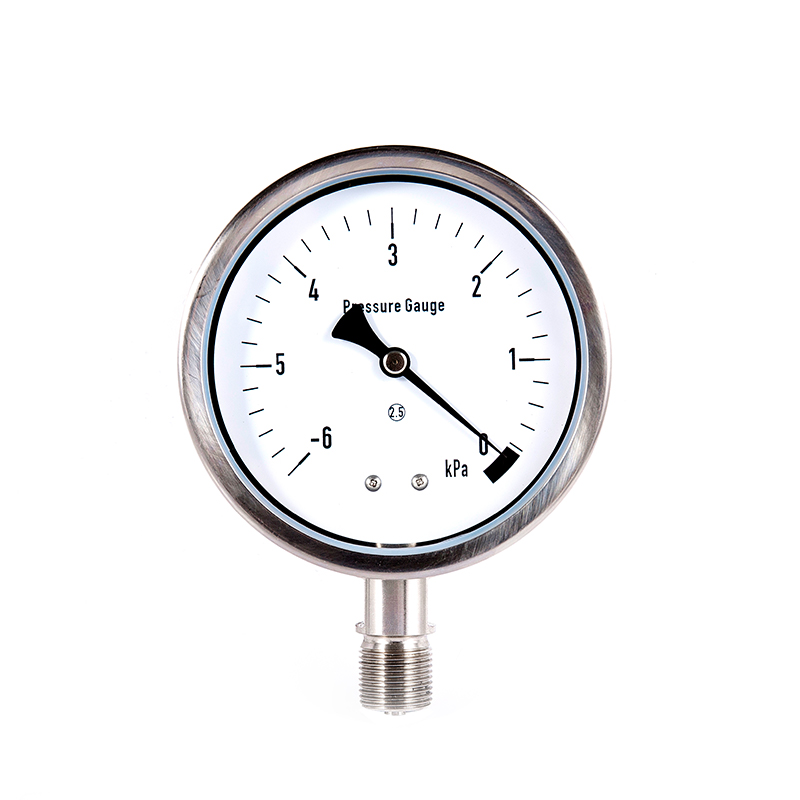

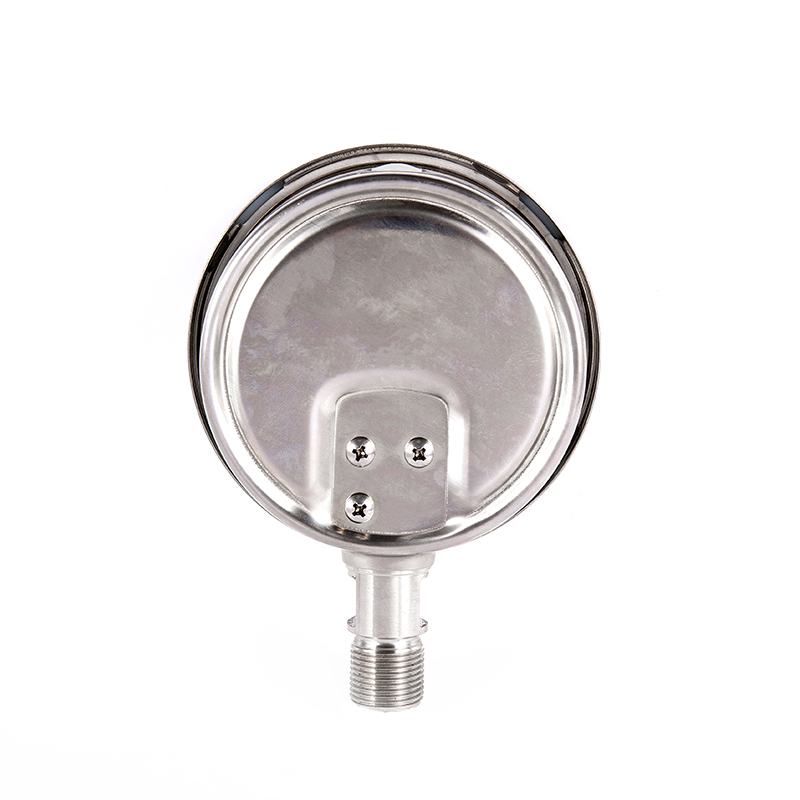

◆ Mô hình ： Yeb60 Yeb100 Yeb150
◆ Sử dụng: Một loạt các dụng cụ này phù hợp để đo áp suất vi mô thấp mà không có nguy hiểm nổ, không kết tinh, không kích thích và một số khí ăn mòn. Hệ thống hướng dẫn áp lực và vỏ thiết bị được làm bằng 1CR18NI9 và hộp màng được làm bằng 0CR17NI12MO2, 316, 316L.
◆ Thông số kỹ thuật ：
| Số mô hình | YEB60 | YEB100 | YEB150 | |
| Đường kính danh nghĩa | Φ 60 | Φ 100 | Φ 150 | |
| Loại gắn kết | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Chủ đề kết nối | M14 × 1.5 | M20 × 1.5 | ||
| Lớp chính xác | 1.6 ； 2.5 | |||
| Phạm vi đo lường （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Điều kiện sử dụng môi trường | Nhiệt độ ： -25 ℃～ 55 ℃； Độ ẩm tương đối ： ≤ 80 ％ | |||
| Xếp hạng rung | V · H · 2 | |||
| Vật liệu hộp màng | 0CR17NI12MO2 、 SUS316 、 SUS316L | |||
| Nhà ở, vật liệu kết nối | 1CR18NI9 、 SUS304 | |||
| Lớp bảo vệ | IP65 | |||
| Tiêu chuẩn thực hiện | JB/T 9274 | |||
| Lưu ý: 1. Các luồng chung có thể được tùy chỉnh theo yêu cầu của người dùng. | ||||
◆ Kích thước bên ngoài:
| Loại trực tiếp xuyên tâm () | Loại trực tiếp hướng trục (ⅱ) |
| Loại trực tiếp đồng tâm trục (iii) | Loại chèn lệch tâm trục (IV) |
| Loại chèn đồng tâm trục (V) | Loại lồi xuyên tâm (VI) |
| Số mô hình | Kích thước tổng thể （ mm ） | ||||||
| MỘT | B | C | D | E | D2 | M | |
| YEB60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| YEB60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| YEB100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| YEB100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YEB150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YEB150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
