◆ Mô hình: YG60 YG100 YG150
◆ Sử dụng: Tất cả các phần của loạt đồng hồ đo này được làm bằng thép không gỉ, và các phần chính được làm bằng 1CR18NI9, OCR18NI12MO2TI, SUS316, SUS316L, v.v. Trong số đó, đồng hồ đo áp suất nhiệt độ cao chống ăn mòn có hiệu suất chống ăn mòn và nhiệt độ cao tuyệt vời, phù hợp cho môi trường ăn mòn, có thể phát hiện sự ăn mòn yếu, nhưng không kết tinh, không hợp nhất, môi trường nhiệt độ cao độ nhớt thấp. Được sử dụng rộng rãi trong dầu mỏ, hóa chất, thuốc trừ sâu, cao su, khí đốt tự nhiên và các ngành công nghiệp khác.
◆ Thông số kỹ thuật ：
| Số mô hình | YG60 | YG100 | YG150 | ||
| Đường kính danh nghĩa | Φ 60 | Φ 100 | Φ 150 | ||
| Loại gắn kết | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Chủ đề kết nối | M14 × 1.5 | M20 × 1.5 | |||
| Lớp chính xác | 2.5 | 1.6 | |||
| Phạm vi đo lường （ MPA ） | Trống ： -0.1 ～ 0 Máy hút bụi áp lực ： -0.1 ～ 0,06 -0.1 ～ 0,15 -0.1 ～ 0,3 -0.1 ～ 0.5 -0.1 ～ 0,9 -0.1 ～ 1.5 -0.1 ～ 2.4 Áp lực: 0 ～ 0,1 0 ～ 0.16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Điều kiện sử dụng môi trường | Nhiệt độ ： -40 ℃～ 70 ℃ | ||||
| Nhiệt độ | Cài đặt trực tiếp ： ≤ 150 ℃ | ||||
| Nhiệt độ: ≤ 500 ℃ | |||||
| Lỗi hiệu ứng nhiệt độ | Δ ＝ ± （ K Δ t ） Giá trị cho phép của lỗi giá trị hiển thị khi nhiệt độ môi trường lệch từ 20 ℃ ± 5 và giá trị cho phép của lỗi giá trị hiển thị khi nhiệt độ môi trường lệch từ 20 ℃ ± 5. Phần trăm δ, giá trị tuyệt đối của lỗi nội tại của thiết bị. Phần trăm K “Hệ số hiệu ứng nhiệt độ với giá trị 0,04%/° C Δ t Nhiệt độ của môi trường tại ống Bourdon ℃ -25∣ | ||||
| Xếp hạng rung | V · H · 3 | ||||
| Vật liệu ống Borden | OCR18NI12MO2TI ； SUS316 ； SUS316L | ||||
| Nhà ở, vật liệu kết nối | 1Cr18ni9ti ； SUS304 | ||||
| Lớp bảo vệ | IP65 | ||||
| Tiêu chuẩn thực hiện | GB/T 1226 | ||||
| Lưu ý: 1. Các luồng chung có thể được tùy chỉnh theo yêu cầu của người dùng. | |||||
◆ Kích thước bên ngoài:

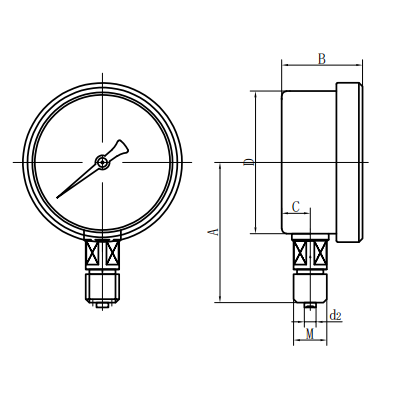

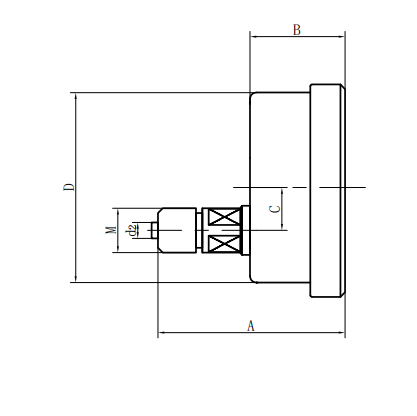

| Loại trực tiếp xuyên tâm () | Loại trực tiếp hướng trục (ⅱ) |

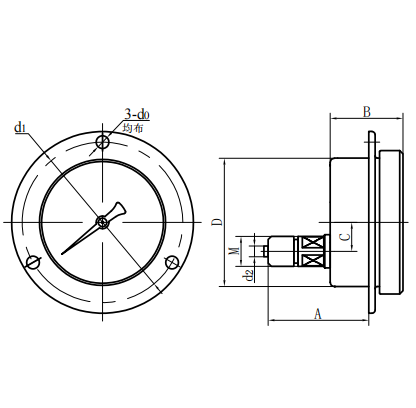

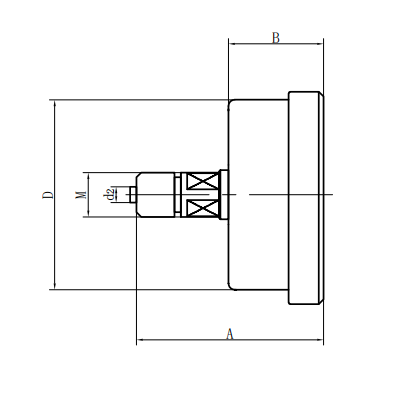

| Loại trực tiếp đồng tâm trục (iii) | Loại chèn lệch tâm trục (IV) |

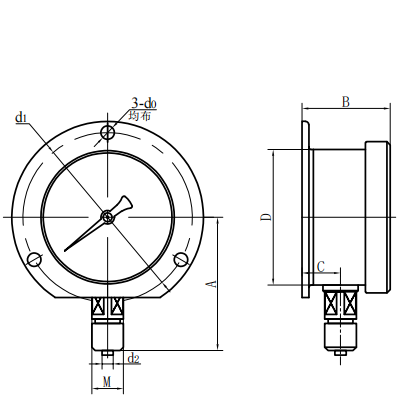

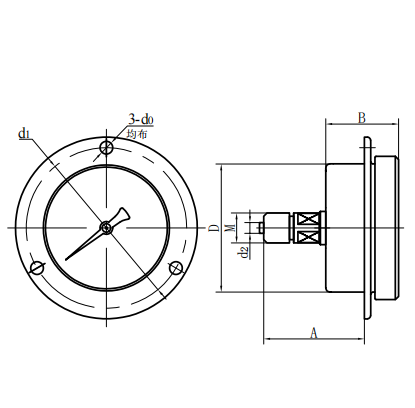

| Loại chèn đồng tâm trục (V) | Loại lồi xuyên tâm (VI) |
| Số mô hình | Kích thước tổng thể （ mm ） | |||||||
| MỘT | B | C | D | D0 | D1 | D2 | M | |
| YG60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YG60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YG60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
