Trong hệ thống sản xuất công nghiệp rộng lớn, việc đo mức chất lỏng giống như một “con mắt khôn ngoan” chính xác, đóng vai trò quan trọng trong việc đảm bảo quá trình sản xuất hoạt động ổn định và hiệu quả. Từ các bể chứa lớn trong ngành hóa dầu, đến các bể chứa nước nồi hơi trong ngành điện và đến các bể sản xuất trong ngành thực phẩm và đồ uống, việc phát hiện chính xác mức chất lỏng có ý nghĩa rất lớn. Và máy đo mức nắp từ tính, với nguyên lý làm việc độc đáo và ưu điểm hiệu suất vượt trội, đã trở thành công cụ đo mức chất lỏng đáng tin cậy trong nhiều lĩnh vực công nghiệp.
I. Nguyên lý làm việc: Sự kết hợp khéo léo giữa lực nổi và lực từ

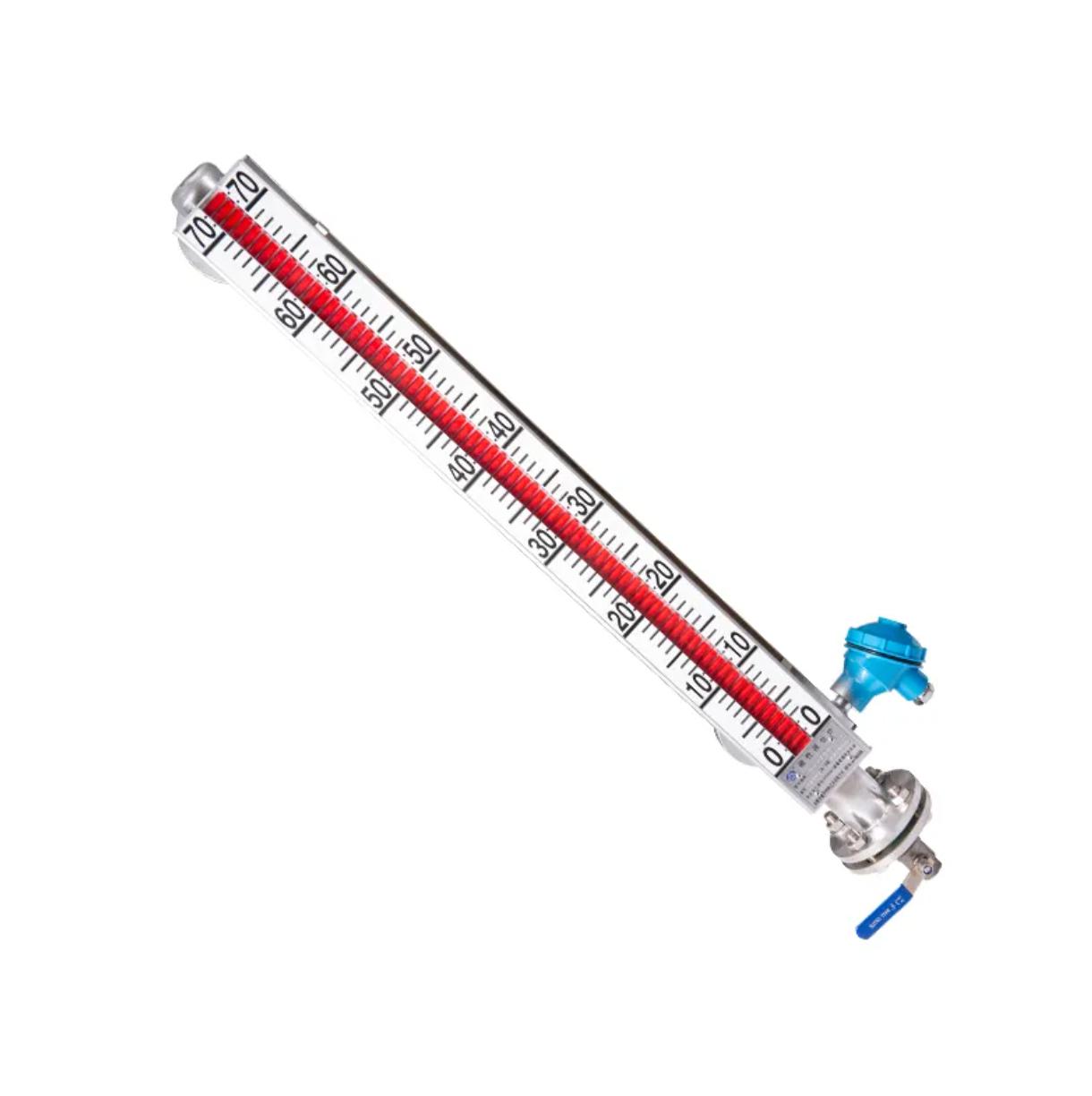

Thiết kế của máy đo mức nắp từ tính được lấy cảm hứng từ nguyên lý nổi và sự tương tác của từ tính. Nó chủ yếu bao gồm một ống chính được kết nối với thùng chứa đo, một phao từ có nam châm vĩnh cửu bên trong và một bảng hiển thị bên ngoài (bao gồm các cột lật từ tính hai màu đỏ và trắng). Khi mức chất lỏng trong bình chứa đo thay đổi, phao từ bên trong ống chính sẽ di chuyển lên xuống đồng bộ do hiệu ứng nổi. Hơn nữa, thép nam châm vĩnh cửu bên trong phao điều khiển cột lật từ trên bảng hiển thị bên ngoài quay 180 độ thông qua hiệu ứng ghép từ. Khi mức chất lỏng tăng lên, cột lật chuyển từ màu trắng sang màu đỏ; khi mực chất lỏng giảm xuống, cột lật chuyển từ màu đỏ sang màu trắng. Thông qua sự thay đổi màu sắc của cột lật, mọi người có thể đọc trực quan và rõ ràng chiều cao mức chất lỏng, đạt được khả năng giám sát trực quan về mức chất lỏng. Phương pháp đo không tiếp xúc này không chỉ tránh được các lỗi do ma sát cơ học truyền thống máy đo mức chất lỏng mà còn đảm bảo tính an toàn, tin cậy của quá trình đo. Ngay cả trong môi trường công nghiệp khắc nghiệt, nó vẫn có thể hoạt động ổn định.
II. Ưu điểm sản phẩm: Đáp ứng đầy đủ yêu cầu công nghiệp
Hiển thị trực quan và rõ ràng
Bảng hiển thị của máy đo mức nắp từ được thiết kế độc đáo. Các vạch và số tỷ lệ đã được làm dày lên, nâng cao đáng kể khả năng hiển thị và góc nhìn. Cho dù ở bể chứa ngoài trời tiếp xúc với ánh sáng mạnh hay trong xưởng sản xuất trong nhà có ánh sáng mờ, người vận hành có thể đọc dữ liệu mức chất lỏng một cách dễ dàng và nhanh chóng. Thiết kế cột lật hai màu càng bắt mắt hơn, có thể phân biệt rõ ràng trong nhiều điều kiện ánh sáng xung quanh khác nhau, mang lại sự tiện lợi lớn cho việc theo dõi mức chất lỏng trong quá trình sản xuất.
Thuận tiện cho việc lắp đặt và bảo trì
Thiết kế mô-đun được áp dụng, với cấu trúc chính đơn giản. Các thành phần chính bao gồm ống chính, phao, bảng hiển thị và mặt bích kết nối. Không có bộ phận chuyển động phức tạp. Các phương pháp cài đặt rất linh hoạt và đa dạng. Loại gắn bên hông phù hợp với các loại thùng chứa thẳng đứng lớn như bồn chứa dầu, bồn chứa nước chữa cháy; loại gắn trên cùng dành cho bể hình cầu, bể nằm ngang, v.v., nơi hạn chế mở trên cùng. Hơn nữa, máy đo mức chất lỏng được trang bị van chặn. Khi cần làm sạch, bảo trì hoặc thay thế các bộ phận ở giai đoạn sau, nó có thể được vận hành mà không cần dừng máy, giảm chi phí và thời gian bảo trì một cách hiệu quả, đồng thời nâng cao hiệu quả sản xuất.
Khả năng sử dụng rộng rãi
Nó có đặc tính chịu áp suất và nhiệt độ tuyệt vời. Giới hạn trên của áp suất làm việc có thể đạt tới 1,0 MPa và phạm vi nhiệt độ làm việc bao gồm -20oC đến 200oC. Nó có thể thích ứng với các điều kiện làm việc khắc nghiệt như hơi nước ở nhiệt độ cao và khí hóa lỏng ở nhiệt độ thấp. Đối với môi trường nhớt hoặc dễ đông đặc, có thể tùy chọn chọn áo khoác hơi nước hoặc thiết bị gia nhiệt bằng điện để đảm bảo tính lưu động của môi trường trong quá trình đo và đảm bảo độ chính xác của phép đo. Nó cũng hoạt động đặc biệt tốt về khả năng chống ăn mòn và chống cháy nổ. Nó cung cấp các loại máy đo mức chất lỏng có lớp lót bên trong và bằng nhựa được thiết kế đặc biệt cho môi trường ăn mòn khắc nghiệt, có khả năng chịu được các môi trường ăn mòn mạnh như axit hydrofluoric và axit sulfuric đậm đặc. Đồng thời, nó đã nhận được chứng nhận kép cho loại chống cháy (Exd IIC T6 Gb) và loại an toàn nội tại (Ex ia IIC T6 Ga), với mức bảo vệ IP66/IP67. Nó có thể được áp dụng một cách an toàn trong việc lưu trữ và vận chuyển dầu khí, cũng như dược phẩm và các địa điểm dễ cháy nổ khác.
Độ chính xác và độ tin cậy cao:
Với cấu trúc ổn định và nguyên lý đo tiên tiến, máy đo mức nắp từ tính có độ chính xác đo cao và sai số có thể được kiểm soát trong phạm vi nhỏ. Trong quá trình sử dụng lâu dài, nó không dễ bị ảnh hưởng bởi sự can thiệp từ bên ngoài và luôn có thể duy trì hiệu suất đáng tin cậy, cung cấp dữ liệu mức chất lỏng chính xác cho sản xuất công nghiệp và tránh hiệu quả các hỏng hóc thiết bị và tai nạn sản xuất do mức chất lỏng bất thường gây ra.
III. Lĩnh vực ứng dụng: Tạo điều kiện phát triển các ngành công nghiệp khác nhau
Công nghiệp dầu khí và hóa chất
Trong quá trình lọc dầu và sản xuất hóa chất, việc theo dõi mức chất lỏng trong các bể chứa và bình phản ứng khác nhau có ý nghĩa rất lớn. Đồng hồ đo mức nắp từ tính có thể hiển thị độ cao mức chất lỏng của dầu thô, các sản phẩm dầu tinh chế và nguyên liệu hóa học trong thời gian thực. Kết hợp với công tắc từ, chúng có thể đạt được chức năng cảnh báo mức chất lỏng cao và thấp, ngăn ngừa hiệu quả các sự cố như tràn hoặc đổ hết chất lỏng. Ví dụ, trong khu vực bể chứa của một nhà máy lọc dầu lớn, bằng cách sử dụng đồng hồ đo mức nắp từ tính kết hợp với hệ thống điều khiển tự động, có thể đạt được giám sát từ xa và bổ sung chất lỏng tự động, nâng cao đáng kể sự an toàn của hiệu quả sản xuất và quản lý.
Công nghiệp điện
Mực nước của bể chứa nước lò hơi là chỉ tiêu quan trọng đánh giá sự vận hành an toàn của nhà máy điện. Máy đo mức nắp từ tính, với thiết kế chịu nhiệt độ cao và các biện pháp cách nhiệt áo khoác hơi nước, có thể đo chính xác mực nước ở nhiệt độ trên 200oC. Nó cũng có thể phát hiện và ngăn ngừa tai nạn cháy khô nồi hơi hoặc tai nạn tràn nước do mực nước sai. Sau khi áp dụng đồng hồ đo mức nắp từ tính tiên tiến trong một nhà máy nhiệt điện, sai số đo mực nước đã giảm đáng kể, độ ổn định vận hành được cải thiện đáng kể và việc cung cấp điện liên tục và ổn định được đảm bảo.
Ngành thực phẩm và đồ uống
Trong môi trường sản xuất hợp vệ sinh, yêu cầu vệ sinh đối với thiết bị đo mức chất lỏng là cực kỳ cao. Máy đo mức nắp từ tính loại nhựa sử dụng thân vật liệu FDA và vòng đệm kín cấp thực phẩm, đồng thời cấu trúc khép kín hoàn toàn của nó ngăn chặn hiệu quả sự phát triển của vi khuẩn. Nó được sử dụng rộng rãi để theo dõi mức chất lỏng trong các thiết bị như bể lên men bia và bể chứa sản phẩm sữa, đảm bảo an toàn vệ sinh và ổn định chất lượng của quá trình sản xuất thực phẩm và đồ uống.
IV .Vị trí lắp đặt và yêu cầu về môi trường
Kiểm soát độ thẳng đứng: Thân của máy đo mức chất lỏng phải vuông góc hoàn toàn với mặt đất, có sai số góc nghiêng 2°. Nên hiệu chỉnh bằng thước đo mức. Khi lắp đặt, nên dành khoảng trống ≥ 100mm ở phía dưới thân và lề ≥ 50mm ở phía trên để tránh ảnh hưởng của sự giãn nở và co lại vì nhiệt.
Tránh các nguồn gây nhiễu: Cấm lắp đặt ở những nơi có từ trường mạnh (trong vòng 30 mét cách động cơ lớn), khu vực có độ rung mạnh (cường độ rung > 5mm/s) hoặc khu vực có nguồn bức xạ nhiệt độ cao (> 60oC). Điều này có thể dẫn đến hỏng khớp nối từ hoặc hư hỏng cơ học.
Khả năng tương thích với phương tiện truyền thông: Vật liệu của thân máy (chẳng hạn như 304SS/316L) phải có khả năng chống ăn mòn phương tiện truyền thông và bề mặt bịt kín của mặt bích phải sử dụng các miếng đệm PTFE. Đối với môi trường có hàm lượng clorua quá cao, nên chọn vật liệu thép không gỉ hai pha.
Tránh các nguồn gây nhiễu: Cấm lắp đặt ở những nơi có từ trường mạnh (trong vòng 30 mét cách động cơ lớn), khu vực có độ rung mạnh (cường độ rung > 5mm/s) hoặc khu vực có nguồn bức xạ nhiệt độ cao (> 60oC). Điều này có thể dẫn đến hỏng khớp nối từ hoặc hư hỏng cơ học.
Khả năng tương thích với phương tiện truyền thông: Vật liệu của thân máy (chẳng hạn như 304SS/316L) phải có khả năng chống ăn mòn phương tiện truyền thông và bề mặt bịt kín của mặt bích phải sử dụng các miếng đệm PTFE. Đối với môi trường có hàm lượng clorua quá cao, nên chọn vật liệu thép không gỉ hai pha.
