Xem chi tiết Kịch bản ứng dụng cốt lõi
Môi trường khí/bụi dễ cháy và nổ
· Công nghiệp hóa dầu: Giám sát áp lực cho các tàu phản ứng, bể chứa và đường ống (như khí đốt tự nhiên, khí dầu khí hóa lỏng)
· Khai thác than/ngành công nghiệp kim loại: Đường ống dẫn khí ngầm, kiểm soát áp lực trong các xưởng bụi (để ngăn chặn vụ nổ bụi)
· Hội thảo về dược phẩm / lớp phủ: Báo động áp lực cho bể chứa dung môi và thiết bị sơn phun (để ngăn chặn sự bùng nổ của khí dễ bay hơi)
Kịch bản điều khiển tự động
· Kiểm soát liên kết áp suất: Khi áp suất đạt đến giá trị đặt trước, các tiếp điểm điện sẽ kích hoạt hoạt động của máy bơm, van hoặc báo động (như bắt đầu hoặc dừng của bơm ổn định áp suất chống cháy)
· Giám sát quy trình công nghiệp: Bảo vệ áp suất nồi hơi (tự động cắt nguồn nhiệt trong trường hợp quá áp và bảo vệ quá tải cho máy nén.)
Phân tích lợi thế cốt lõi

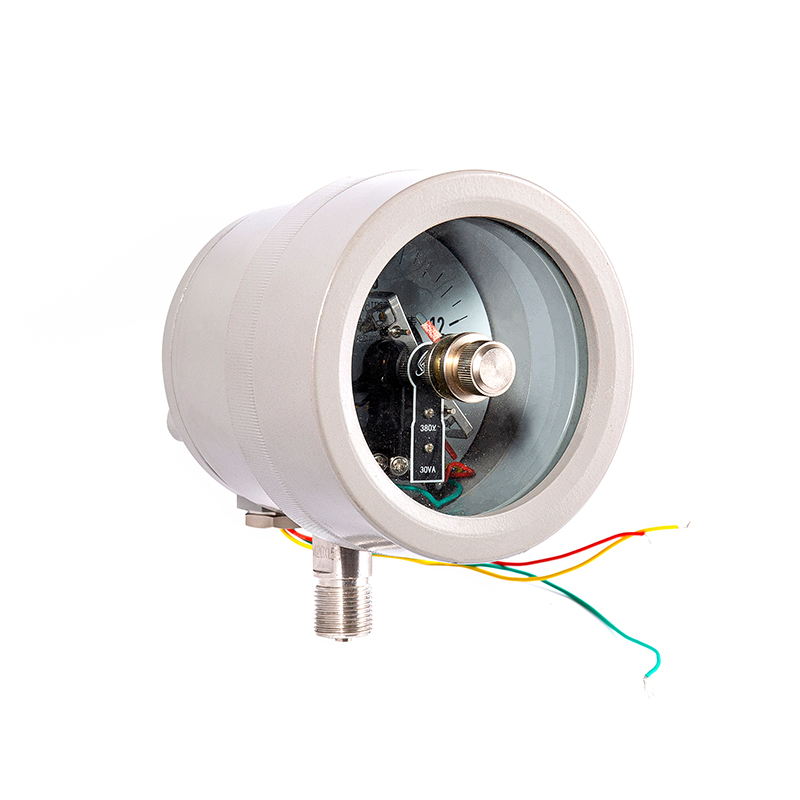

Các tính năng an toàn chống nổ
· Đảm bảo chứng nhận chống nổ: Tuân thủ các tiêu chuẩn quốc gia (như GB 3836), các loại chống nổ phổ biến bao gồm:
Loại chống cháy (Ex D): Bao vây có thể chịu được áp lực nổ bên trong và ngăn chặn sự lan truyền của ngọn lửa.
Loại chống nổ (Ex IA): Giới hạn năng lượng mạch để ngăn chặn tia lửa điện đốt cháy môi trường nguy hiểm.
· Khả năng chống nhiễu môi trường: Thích hợp cho các điều kiện làm việc khắc nghiệt như nhiệt độ cao, rung động và độ ẩm. Mức bảo vệ của vỏ bọc thường là ≥ IP65.
Ưu điểm của chức năng tiếp xúc điện
· Báo động và kiểm soát hai chiều: Hai điểm tiếp xúc có thể được đặt cho giới hạn trên và dưới, cho phép bảo vệ kép chống lại áp suất quá mức/áp suất thấp.
· Các tiếp xúc độ tin cậy cao: Sử dụng các tiếp xúc hợp kim bạc, với điện trở tiếp xúc thấp và tuổi thọ dịch vụ dài (thường là ≥ 100.000 hoạt động).
· Khả năng tương thích tín hiệu mạnh: đầu ra tiếp xúc có thể được kết nối với các hệ thống PLC, DCS hoặc được điều khiển bởi rơle và báo động ánh sáng âm thanh.
Các tham số và điểm chính để lựa chọn mô hình
Phạm vi đo lường và độ chính xác
· Phạm vi: Áp suất làm việc phải nằm trong phạm vi từ 1/3 đến 2/3 của toàn bộ quy mô. Tránh áp suất kéo dài (ví dụ, nếu đo áp suất 0,6 MPa, chọn phạm vi từ 0 đến 1 MPa).
· Mức độ chính xác: Đối với các kịch bản chung, chọn Cấp 1.6; Để kiểm soát chính xác, chọn Cấp 0.4 (như hiệu chuẩn áp lực trong phòng thí nghiệm).
Khả năng tiếp xúc và các thông số điện
· Khả năng liên hệ: Nó phải khớp với công suất tải (ví dụ: AC 220V/3A, DC 24V/5A). Trong trường hợp dòng điện cao, một rơle trung gian cần được sử dụng.
· Loại tín hiệu: Thông thường các liên hệ mở / thông thường có sẵn. Nên chọn dựa trên logic của hệ thống điều khiển (ví dụ: mạch nên bị ngắt kết nối khi áp suất cao).
Khả năng tương thích cấu trúc và cài đặt
· Vật liệu vỏ: thép không gỉ 316L được chọn cho môi trường ăn mòn, trong khi nhôm đúc được sử dụng trong các kịch bản thông thường (cần phải xử lý chống ăn mòn bề mặt).
· Phương pháp cài đặt: gắn xuyên tâm/trục, kết nối mặt bích, v.v ... Nó phải khớp với kích thước giao diện của đường ống (như luồng M20*1.5).
Cân nhắc lựa chọn
Khả năng tương thích truyền thông
Mặc dù không cần hàng rào cách ly, cần phải xác nhận liệu môi trường có bất kỳ tác dụng ăn mòn nào đối với vật liệu đầu không (như các thành phần đồng) (tất cả các cấu trúc thép không gỉ tùy chọn).
Nhiệt độ môi trường
Nhiệt độ môi trường: Các dụng cụ chống nổ thường chống lại nhiệt độ từ -20 đến 60. Đối với các ứng dụng nhiệt độ cao yêu cầu hoạt động liên tục, cần phải chọn các mô hình có khả năng chống nhiệt độ cao (chẳng hạn như các mô hình có thiết kế tản nhiệt).
Chứng nhận tuân thủ
Nó là cần thiết để có được chứng chỉ chống nổ và báo cáo kiểm tra nhà máy. Đảm bảo tuân thủ các quy định an toàn địa phương (như EX của Trung Quốc, EU của EU).
