I. Phạm vi ứng dụng của đồng hồ đo áp suất từ xa
Tự động hóa công nghiệp: Trong các quy trình sản xuất công nghiệp như kỹ thuật hóa học, dầu mỏ và năng lượng, nó được sử dụng để giám sát và kiểm soát áp lực bên trong các đường ống và container trong thời gian thực, để đạt được sản xuất tự động và tối ưu hóa hoạt động.
· Hệ thống xử lý nước: Trong hệ thống cấp nước và hệ thống thoát nước và nhà máy xử lý nước thải, nó có thể theo dõi áp lực tại ổ cắm bơm, mực nước trong tháp nước, v.v., để đảm bảo hoạt động bình thường của hệ thống và đạt được sự bổ sung nước tự động và kiểm soát nước.
· HVAC (sưởi ấm, thông gió và điều hòa không khí): Nó được sử dụng để theo dõi áp lực của nước lạnh và nước làm mát trong hệ thống điều hòa không khí, cũng như áp suất của hơi nước, v.v., để đảm bảo hoạt động an toàn và ổn định của hệ thống và đạt được điều khiển tiết kiệm năng lượng.
· Hệ thống thủy lực và khí nén: Trong các trạm thủy lực và thiết bị khí nén khác nhau, đo chính xác và truyền tín hiệu áp suất từ xa tạo điều kiện cho việc điều chỉnh áp suất hệ thống và chẩn đoán lỗi.
Ii. Lựa chọn đồng hồ đo áp suất từ xa
1, phạm vi và độ chính xác
· Phạm vi: Chọn 1,5 đến 2 lần áp suất tối đa thực tế (ví dụ: nếu áp suất tối đa là 10 MPa, hãy chọn phạm vi từ 15 đến 20 MPa).
· Độ chính xác: Đối với các ứng dụng công nghiệp nói chung, loại 1.0 được sử dụng. Đối với các ứng dụng có yêu cầu chính xác cao hơn, nên chọn loại 0,5 (chẳng hạn như trong ngành công nghiệp sản xuất dược phẩm và chính xác).
2, loại đầu ra tín hiệu
· Tín hiệu tương tự: 4-20ma (khả năng chống can thiệp cao, phù hợp để truyền đường dài), 0-10V (trong khoảng cách ngắn).
· Tín hiệu kỹ thuật số: RS485 (Giao thức Modbus), Giao thức HART (tương thích với cả tín hiệu tương tự và giao tiếp kỹ thuật số).
3, khả năng tương thích trung bình
· Môi trường chung: (nước, không khí) 304/316 Cơ hoành bằng thép không gỉ.
· Môi trường ăn mòn (axit, kiềm) - Hợp kim Hastelloy, màng cứng hoặc gốm.
· Môi trường dày hoặc có thể kết tinh: Cấu trúc màng phẳng hoặc với màng tách được cài đặt.
4 , khả năng thích ứng xung quanh
· Phạm vi nhiệt độ: Bình thường -20 đến 80. Đối với môi trường nhiệt độ cao, chọn loại kháng nhiệt độ cao (chẳng hạn như -40 đến 150).
· Cấp độ bảo vệ: IP65 (bụi và không thấm nước), IP67 (ngâm ngắn hạn).
· Yêu cầu chống nổ: Môi trường có các chất dễ cháy và nổ phải tuân thủ các tiêu chuẩn như EX IIC T6.
5, Phương pháp cài đặt:
· Kết nối luồng: M20*1.5, G1/2 (loại phổ quát).
· Lắp đặt mặt bích: DN25/DN50 (cho các đường ống lớn hoặc kịch bản áp suất cao).

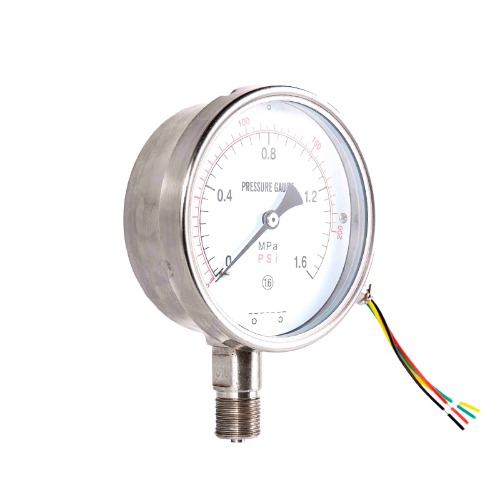

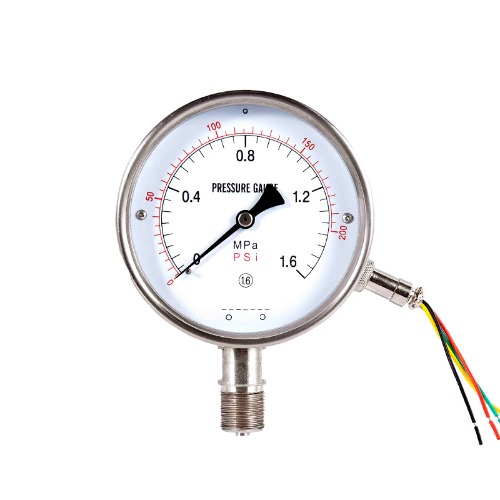

Máy đo áp suất truyền từ xa (chống rung)
Đặc điểm kỹ thuật
| Người mẫu | YTZ (N) 100 | Ytz (n) 150 | |||||||||
| Đường kính | 100mm | 150mm | |||||||||
| Kích thước chủ đề | M20*1.5 | ||||||||||
| Sự chính xác | ± 1,65F | ||||||||||
| Phạm vi (MPA) | Chắc: -0.1 ~ 0 Áp suất vắc -xin: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4 Áp suất: 0 ~ 0.1 0 ~ 0. 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160 | ||||||||||
| Làm việc nhiệt độ | Tempearture: -25-55 , độ ẩm tương đối | ||||||||||
| Tham số điện | Điện áp hoạt động: Điện áp giữa các cực ① và ② ≤ 6VDC Khởi đầu kháng cự: 3Q đến 20Q Điện trở định mức: 310 - 370 ohms hoặc 340 - 400 ohms | ||||||||||
| Lớp địa chấn | V: H: 2, V.H.3 chứa đầy chất lỏng | ||||||||||
Loại dụng cụ này phù hợp để đo áp suất của chất lỏng, khí hoặc hơi không có nguy cơ nổ, không kết tinh, không củng cố và không gây ăn mòn cho hợp kim đồng và đồng. Ngoài việc chỉ ra giá trị áp suất cục bộ, thiết bị chuyển đổi giá trị đo thành tín hiệu điện trở thông qua máy phát điện trở trượt bên trong và truyền nó sang một dụng cụ thứ cấp nằm cách xa điểm đo, cho phép phát hiện tập trung và điều khiển từ xa. Khoang bên trong của vỏ được lấp đầy bằng dầu giảm xóc, do đó sở hữu khả năng chống rung trong môi trường làm việc và xung áp lực của môi trường.
