Đồng hồ đo áp suất dạng viên nang là gì? Cấu trúc và thông số của đồng hồ đo áp suất viên nang

Trong lĩnh vực đo áp suất thấp, máy đo áp suất dạng viên nang có một vị trí quan trọng nhờ độ chính xác và độ ổn định cao. Cho dù đó là để theo dõi áp suất thấp trong đường ống dẫn khí, hệ thống thông gió hoặc bình phản ứng hóa học, sự hiện diện của chúng có thể được nhìn thấy ở khắp mọi nơi. Hôm nay, chúng ta hãy đi sâu vào ý nghĩa mô hình, thành phần cấu trúc và lựa chọn vật liệu của đồng hồ đo áp suất dạng viên nang một cách chi tiết.


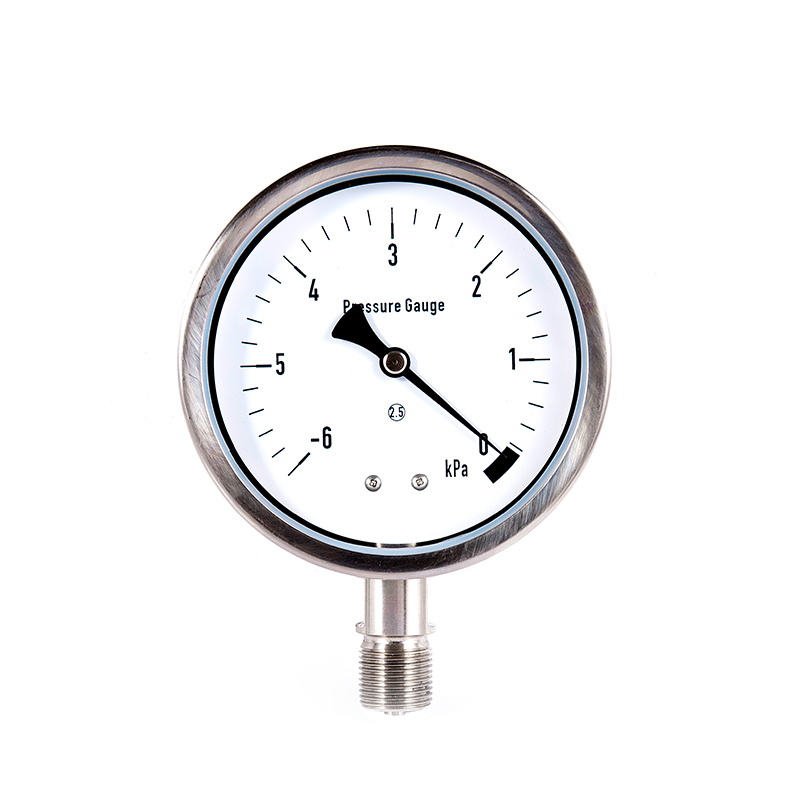

Đồng hồ đo áp suất viên nang: Model
Mô hình cơ bản: Bắt đầu bằng "YE", trong đó "Y" là viết tắt của đồng hồ đo áp suất và "E" đặc biệt đề cập đến cấu trúc màng ngăn (khác với chữ "Y" trong đồng hồ đo áp suất ống lò xo thông thường).
Đường kính quay số: Số ngay sau số sê-ri cơ bản cho biết đường kính mặt số (đơn vị: mm). Ví dụ: YE-100 có nghĩa là đường kính mặt số là 100mm, trong khi YE-150 là 150mm. Mặt số càng lớn thì độ chính xác đọc càng cao, phù hợp với các tình huống cần quan sát ở khoảng cách xa.
Mã định danh chức năng đặc biệt: Một số mẫu máy sẽ có thêm chữ cái biểu thị các chức năng đặc biệt. Ví dụ: trong "YE-100B", chữ "B" có thể biểu thị vật liệu thép không gỉ có cạnh; trong "YE-100Z", chữ "Z" biểu thị lắp đặt theo trục (mặc định là lắp đặt hướng tâm).
Ví dụ: "YE-100BZ" biểu thị "Vật liệu thép không gỉ, đường kính mặt số 100mm, đồng hồ đo áp suất viên nang gắn trên trục". Chỉ cần nhìn vào số model, bạn có thể nhanh chóng xác định xem nó có đáp ứng yêu cầu sử dụng của bạn hay không.

Bộ phận kết cấu của máy đo áp suất viên nang
Mặc dù máy đo áp suất viên nang có kích thước không lớn, cấu trúc bên trong của nó được thiết kế khéo léo và tất cả các bộ phận phối hợp với nhau để đạt được phép đo chính xác về áp suất thấp.
Yếu tố đo lõi: Viên nang

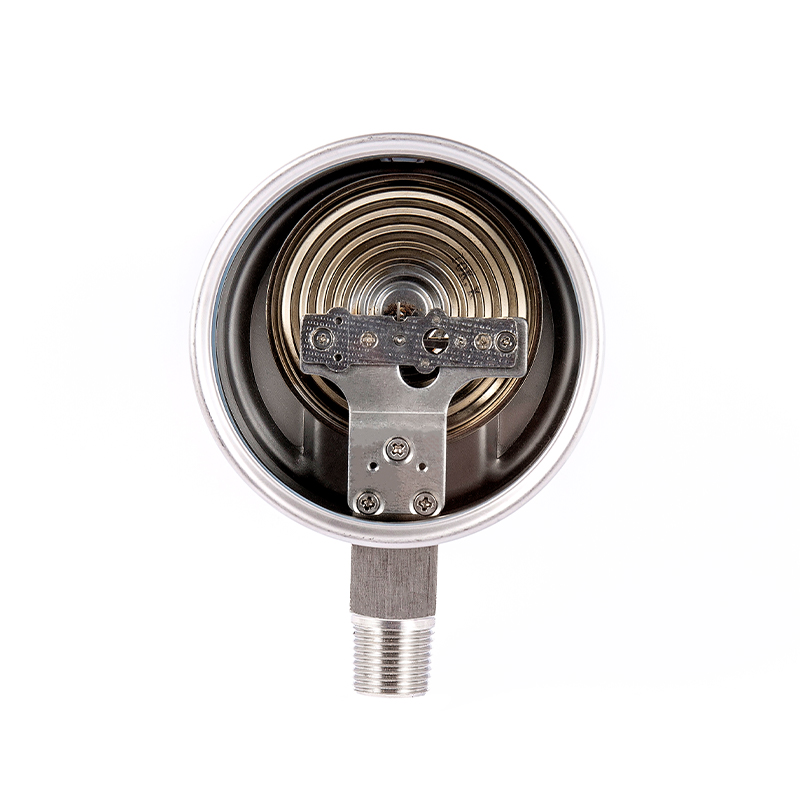

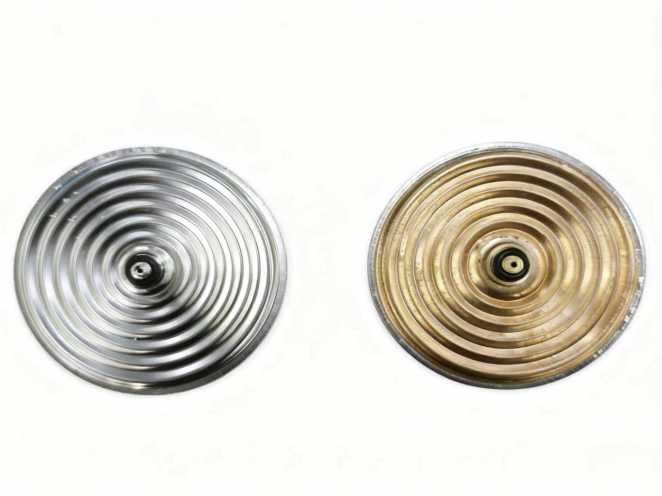

Nó được hình thành bằng cách hàn các cạnh của hai màng kim loại (thường làm bằng hợp kim đồng hoặc thép không gỉ), tạo thành một hộp tròn phẳng kín. Khi môi trường đo đi vào hộp màng, màng ngăn sẽ bị biến dạng đàn hồi (giãn nở hoặc co lại) do tác dụng của áp suất. Đây chính là “nguồn năng lượng” để đo áp suất.
Cơ chế truyền động: Khuếch đại các chuyển vị nhỏ
Sự biến dạng của màng ngăn là cực kỳ nhỏ. Nó cần được khuếch đại thông qua các cơ chế truyền động như thanh kết nối và bánh răng trước khi có thể điều khiển con trỏ quay. Quá trình này tương tự như "nguyên lý đòn bẩy", chuyển đổi những thay đổi áp suất nhỏ thành sự dịch chuyển con trỏ có thể nhìn thấy được.
Hệ thống chỉ thị: Trình bày trực quan các giá trị áp suất
Nó bao gồm con trỏ và quay số. Đơn vị thang đo chủ yếu là KPa (kilopascal) hoặc MPa (megapascal, thường được sử dụng cho các ứng dụng tầm thấp). Một số mẫu đặc biệt cũng có thể chỉ ra các đơn vị như thanh, tạo điều kiện thuận lợi cho việc đọc trong các tình huống khác nhau.
Shell và kết nối
Lớp vỏ ngoài bảo vệ các bộ phận bên trong đồng thời có chức năng chống bụi, chống ẩm; các đầu nối được sử dụng để kết nối đường ống đo được, đưa áp suất trung bình vào khoang chứa. Các thông số kỹ thuật giao diện như (M20*1.5) cần phải phù hợp với đường ống.

Lựa chọn vật liệu và kịch bản ứng dụng
Vật liệu của đồng hồ đo áp suất màng ảnh hưởng trực tiếp đến độ ăn mòn, tuổi thọ sử dụng và môi trường áp dụng. Khi chọn nó, người ta phải tính đến các đặc tính của môi trường đo.
1. Chất liệu hộp màng:
Hợp kim đồng: Giá thành rẻ và độ đàn hồi tốt, thích hợp đo các loại khí không ăn mòn (như không khí, nitơ) hoặc chất lỏng trung tính.
Thép không gỉ: Có khả năng chống ăn mòn mạnh và có thể được sử dụng để đo môi trường có chất ăn mòn dạng vết (chẳng hạn như khí có tính axit nhẹ, hơi nước trong môi trường ẩm ướt). Nó bền hơn trong các ngành công nghiệp hóa chất, khu vực ven biển, v.v.
2. Chất liệu vỏ:
Thép cacbon thông thường: Bề mặt được xử lý bằng sơn, giá thành rẻ, thích hợp với môi trường trong nhà khô ráo, không bị ăn mòn.
Thép không gỉ: Mức độ bảo vệ cao hơn, có khả năng chống ẩm, bụi và các loại khí ăn mòn nhẹ, thích hợp với môi trường ngoài trời hoặc khắc nghiệt.
3. Vật liệu bịt kín:
Việc bịt kín giữa khớp và vỏ thường được thực hiện bằng cao su nitrile hoặc cao su silicon. Cao su nitrile có khả năng chịu dầu tốt, trong khi cao su silicon có khả năng chịu nhiệt độ cao cao hơn. Việc lựa chọn vật liệu có thể được thực hiện dựa trên nhiệt độ và đặc tính của môi trường.

Mặc dù đồng hồ đo áp suất dạng viên nang chủ yếu được sử dụng trong "trường áp suất thấp", nhưng chúng không thể thiếu trong các ngành công nghiệp như an toàn khí đốt, giám sát môi trường và chế biến thực phẩm. Để tận dụng tối đa giá trị của chúng ở đúng vị trí cần phải hiểu ý nghĩa mô hình của chúng, nắm bắt nguyên lý kết cấu và lựa chọn vật liệu phù hợp. Lần sau khi mua hàng bạn có thể tham khảo hướng dẫn này để dễ dàng tìm được mẫu phù hợp nhé!
