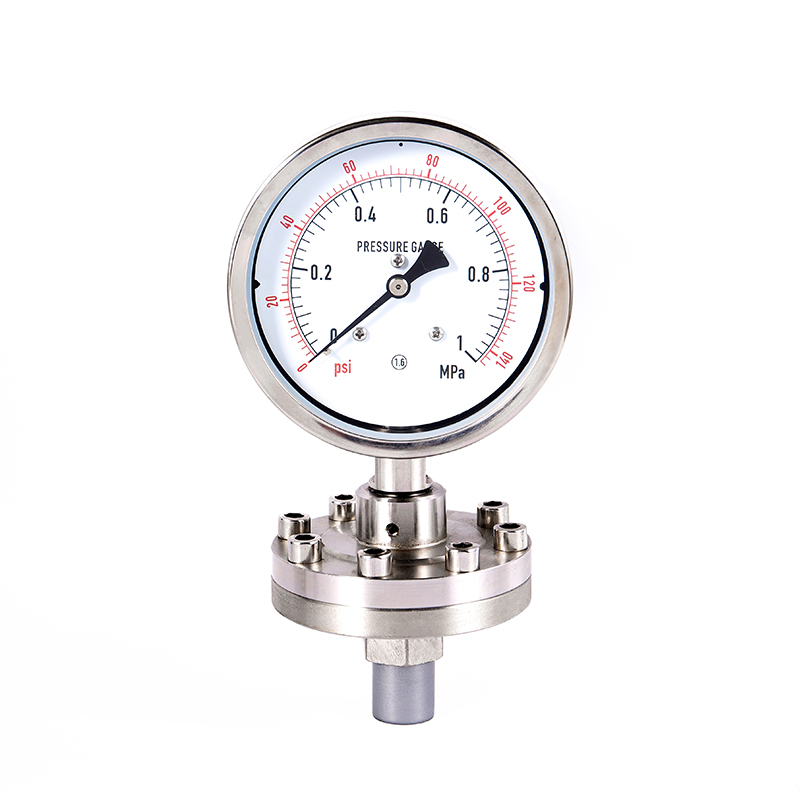

Đồng hồ đo áp suất màng là gì và nó hoạt động như thế nào?

Đồng hồ đo áp suất dạng màng phải là loại dụng cụ dùng để đo áp suất, khác với đồng hồ đo áp suất thông thường. Đồng hồ đo áp suất thông thường có thể là loại ống Bourdon, trong khi loại màng ngăn có thể sử dụng màng ngăn để cách ly môi trường, ngăn chặn sự ăn mòn hoặc chất lỏng có độ nhớt cao ảnh hưởng đến phép đo.

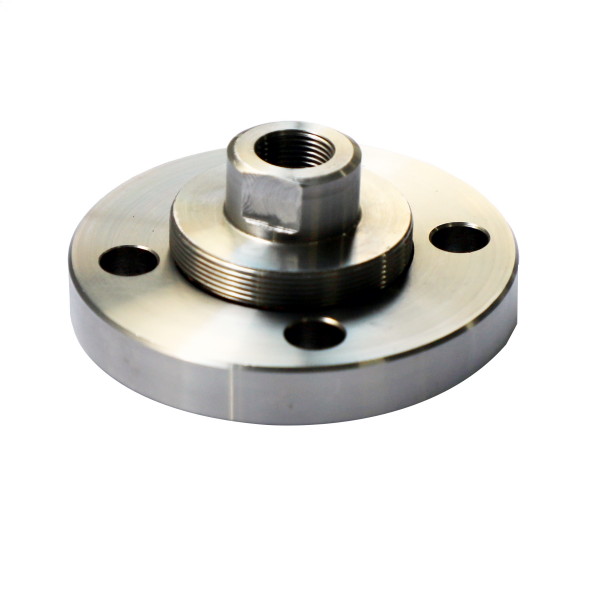

Đồng hồ đo áp suất dạng màng bao gồm màng ngăn, các bộ phận kết nối và mặt số (ống Bourdon bên trong) . Cơ hoành đóng vai trò là yếu tố nhạy cảm. Khi có áp lực tác dụng lên màng ngăn sẽ bị biến dạng. Biến dạng này sẽ được truyền đến kết cấu cơ khí bên trong, chuyển thành chuyển động của con trỏ, từ đó hiển thị giá trị áp suất. Ngoài ra, phần màng cũng có thể có mặt bích hoặc kết nối ren để đáp ứng các yêu cầu lắp đặt khác nhau.

Về nguyên lý làm việc, có thể chia thành nhiều bước: Áp suất trung bình tác dụng lên màng ngăn, làm cho màng ngăn bị biến dạng đàn hồi, từ đó dẫn động thanh kết nối hoặc ống lò xo và các cơ cấu truyền động khác biến biến dạng thành chuyển động quay của con trỏ, từ đó hiển thị số đọc áp suất trên mặt số. Cần nhấn mạnh chức năng cách ly của màng ngăn để tránh tiếp xúc trực tiếp của môi trường đo với cơ chế bên trong. Điều này phù hợp với môi trường ăn mòn, có độ nhớt cao hoặc dễ hóa rắn.

Yếu tố nhạy cảm:

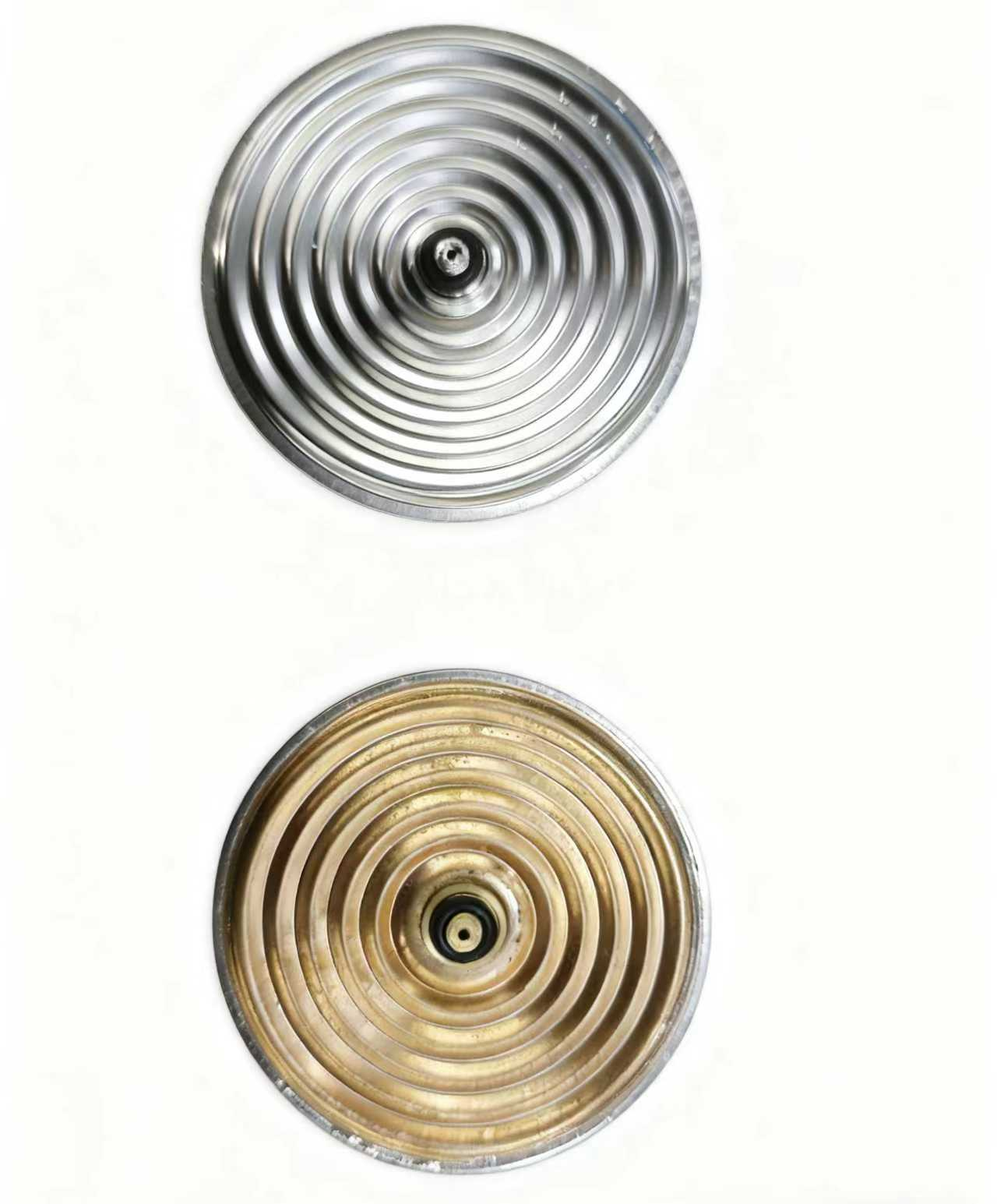

Tấm màng thường được làm bằng kim loại chống ăn mòn như thép không gỉ, tantalum hoặc hợp kim Hastelloy hoặc vật liệu phi kim loại như lớp phủ polytetrafluoroethylene (PTFE). Độ dày của nó chỉ 0,03 - 0,1mm và có thể chịu biến dạng đàn hồi dưới áp lực.

Khoang cách ly:

Cơ hoành và vỏ thiết bị tạo thành một khoang kín, chứa đầy chất lỏng có độ nhớt thấp như dầu silicon và dầu flo làm môi trường truyền áp suất. Chất lỏng làm đầy phải có độ trơ hóa học, điểm đóng băng thấp và điểm sôi cao để thích ứng với môi trường nhiệt độ khắc nghiệt.

Cơ chế truyền dẫn:

Sự biến dạng của màng ngăn điều khiển cơ cấu liên kết hoặc hệ thống mao dẫn bên trong buồng, truyền chuyển vị đến bộ bánh răng và cuối cùng chuyển nó thành chuyển động quay của con trỏ quay số. Một số kiểu máy được trang bị thiết bị bù nhiệt độ, có thể loại bỏ ảnh hưởng của chênh lệch nhiệt độ môi trường đến phép đo.

Quá trình làm việc:

Áp suất trung bình → Biến dạng màng → Dẫn truyền thủy lực → Khuếch đại truyền cơ học → Đọc con trỏ

Các kịch bản ứng dụng điển hình:

·Chất có tính ăn mòn mạnh: chẳng hạn như đường ống dẫn axit sulfuric và clo lỏng (cần phải chọn màng ngăn vật liệu tantalum lớp phủ PTFE).

·Yêu cầu vệ sinh cao: Dây chuyền chiết rót sản phẩm sữa cấp thực phẩm (sử dụng màng ngăn bằng thép không gỉ được đánh bóng để ngăn chặn sự phát triển của vi sinh vật).

·Chất lỏng có độ nhớt cao: Bể chứa nhựa đường dầu mỏ (được trang bị hệ thống niêm phong màng ngăn kiểu mở rộng mao dẫn).

Thông số lựa chọn:

Đồng hồ đo áp suất dạng màng, thông qua thiết kế cách ly cải tiến, mở rộng ranh giới đo áp suất đến các điều kiện làm việc có tính ăn mòn khắc nghiệt và có tính nguy hiểm cao. Với sự phát triển của vật liệu mới và công nghệ cảm biến thông minh, công cụ "linh hoạt để khắc phục cứng nhắc" này sẽ tiếp tục bảo vệ hoạt động an toàn và hiệu quả của các ngành công nghiệp hiện đại. Lựa chọn và bảo trì đúng cách không chỉ kéo dài tuổi thọ của thiết bị mà còn cung cấp hỗ trợ dữ liệu đáng tin cậy cho quy trình sản xuất.
