Hướng dẫn cốt lõi cho mô hình, cấu trúc và vật liệu của đồng hồ đo áp suất tiếp xúc quang điện

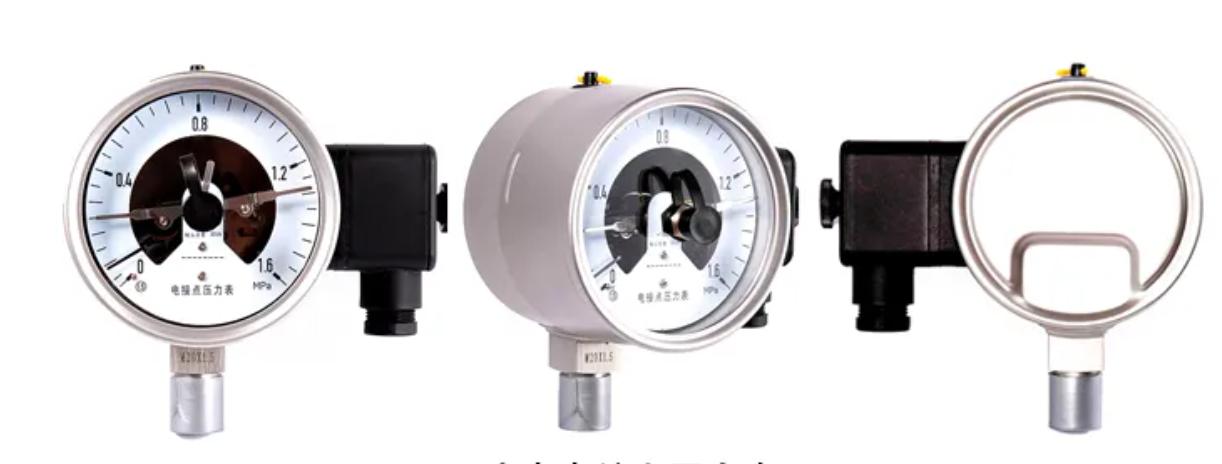

Máy đo áp suất tiếp xúc quang điện

Tiếp xúc quang điện Đồng hồ đo áp suất là một công cụ thông minh tích hợp đo áp suất, hiển thị và điều khiển tự động. Nó phát hiện giá trị áp suất thông qua công nghệ cảm biến quang điện không tiếp xúc và có thể tạo tín hiệu chuyển đổi khi áp suất đạt đến giới hạn trên hoặc dưới đặt trước, do đó kiểm soát sự khởi đầu hoặc dừng của thiết bị bên ngoài (như bơm nước, động cơ, báo động, v.v.).

Bạn có thể coi đó là một công tắc áp suất rất "thông minh" và "an toàn", được trang bị quay số con trỏ trực quan.
Trong kiểm soát tự động hóa công nghiệp, độ chính xác của giám sát áp lực và báo động ảnh hưởng trực tiếp đến an toàn và hiệu quả sản xuất. Đồng hồ đo áp suất tiếp xúc quang điện, như một công cụ chính với cả chức năng đo và điều khiển, lựa chọn mô hình của nó, thiết kế cấu trúc và tính chất vật liệu thường tạo thành lõi của quá trình lựa chọn. Hôm nay, chúng tôi sẽ hướng dẫn bạn tháo rời ba kích thước cốt lõi này và giúp bạn nhanh chóng nắm bắt các điểm chính của lựa chọn.

1 ， mô hình phổ biến của đồng hồ đo áp suất tiếp xúc quang điện
· Sê -ri YXC: Đồng hồ đo áp suất tiếp xúc quang điện cơ bản, phù hợp cho môi trường công nghiệp nói chung.
· Sê -ri YXG: Loại chính xác cao, với độ chính xác đo lên đến 0,5.
· Sê -ri YXK: Loại chống nổ, phù hợp cho môi trường dễ cháy và nổ.
· Sê -ri YXW: Loại vệ sinh. Được thiết kế đặc biệt cho các ngành công nghiệp thực phẩm và dược phẩm.
· Sê -ri YXF: Loại chống ăn mòn, phù hợp cho phương tiện ăn mòn cao.

2, Cấu trúc: Ba thành phần cốt lõi xác định hiệu suất của thiết bị
Cấu trúc của đồng hồ đo áp suất tiếp xúc quang điện được thiết kế xung quanh "báo động đáng tin cậy chính xác" và nó chủ yếu bao gồm ba mô -đun chính. Mỗi thành phần có sự phân chia trách nhiệm rõ ràng:

· Cơ chế đo lường: Thành phần cốt lõi là ống Bourdon. Khi môi trường đo đi vào ống, thân ống trải qua biến dạng do áp suất và biến dạng này được truyền qua thanh kết nối để xoay con trỏ, do đó đạt được màn hình cơ học của giá trị áp suất.

· Cơ chế chuyển đổi quang điện: Nó bao gồm một tấm bóng, nguồn sáng và cảm biến quang điện. Khi con trỏ (hoặc tấm bóng được liên kết với con trỏ) xoay đến vị trí giới hạn trên hoặc dưới đặt trước, các khối bóng sẽ chặn hoặc dẫn nguồn sáng, kích hoạt cảm biến quang điện để gửi tín hiệu chuyển đổi, do đó đạt được báo động áp suất hoặc điều khiển.

· Hộp Shell và Junction: Vỏ bảo vệ các thành phần bên trong, trong khi hộp nối được sử dụng để kết nối mạch điều khiển. Một số mô hình có thể bao gồm các lỗ tản nhiệt hoặc cấu trúc niêm phong, phù hợp cho các môi trường khác nhau.

3, Tài liệu: Thích ứng với điều kiện làm việc là chìa khóa
Lựa chọn vật liệu phải dựa trên môi trường cần đo (như chất lỏng ăn mòn, khí nhiệt độ cao) và môi trường (như độ ẩm, bụi). Các vật liệu thành phần cốt lõi như sau.

· Ống Bourdon:

Phương tiện thông thường (nước, không khí): Hợp kim đồng (đồng thau H62), chi phí thấp và độ bền tốt;

Môi trường ăn mòn (dung dịch axit và kiềm): Thép không gỉ 316L, với khả năng chống ăn mòn mạnh;

Môi trường nhiệt độ cao (> 150): Hợp kim Hastelloy, kháng nhiệt độ cao và leo.

·Trường hợp:

Môi trường bình thường: ABS Kỹ thuật nhựa, nhẹ và cách điện;

Môi trường khắc nghiệt (ngoài trời, vùng hóa học): 304 Thép không gỉ, chống gỉ, chống va đập.

·Sự liên quan:

Phù hợp với thiết kế ống lò xo, để ngăn chặn sự ăn mòn do các kim loại khác nhau trong môi trường tiếp xúc, thép không gỉ 304 và đồng thau thường được sử dụng.

· Các bộ phận niêm phong:

Cao su nitrile: Kháng dầu và nước, với phạm vi nhiệt độ từ -40 đến 120 độ C.

Cao su fluorine: Thích hợp cho môi trường ăn mòn và nhiệt độ cao mạnh, với phạm vi nhiệt độ từ -20 đến 120 độ C.

Bản tóm tắt:
Để chọn đồng hồ đo áp suất tiếp xúc quang điện phù hợp, khóa nằm ở "Hiểu mô hình để xác định các yêu cầu, nắm bắt cấu trúc và hiệu suất và chọn vật liệu phù hợp cho các điều kiện ứng dụng cụ thể".

Chúng tôi cũng sẽ chia sẻ các kỹ thuật cài đặt, hiệu chuẩn và hoạt động thực tế của thiết bị. Nếu bạn có thêm bất kỳ đề xuất hoặc câu hỏi nào, xin vui lòng liên hệ với chúng tôi bất cứ lúc nào! "
