Làm thế nào để chọn vật liệu cho đồng hồ đo áp suất chênh lệch?

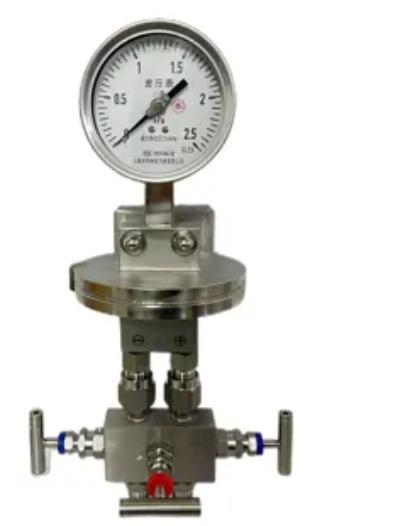

Máy đo áp suất khác biệt

Sự khác biệt đồng hồ đo áp suất là một dụng cụ được sử dụng để đo chênh lệch áp suất giữa hai points.It có hai giao diện áp suất (H cao áp kết thúc, L áp suất thấp kết thúc).Và giám sát (bộ lọc, phòng sạch), đo lường (dòng chảy, mức độ), kiểm soát (quy trình công nghiệp).Nó là một công cụ quan trọng để đảm bảo hoạt động an toàn, hiệu quả và ổn định của hệ thống cũng như để đạt được bảo trì phòng ngừa.

I,Làm thế nào để xác định mô hình của một máy đo áp suất khác biệt?
Mô hình của đồng hồ đo áp suất vi sai thường bao gồm "các chức năng đặc biệt của phương pháp cài đặt độ chính xác phạm vi mã chuỗi". Các nhà sản xuất khác nhau có quy tắc đặt tên hơi khác nhau, nhưng các thông số cốt lõi là như nhau. Hiểu được những điểm này là đủ:
Mã ·Series: Đại diện cho loại cơ bản của nhạc cụ. Ví dụ: dòng YXC là máy đo chênh lệch áp suất tiếp xúc điện điểm được hỗ trợ từ tính (có chức năng báo động), dòng CYW là máy đo áp suất vi sai (thích hợp cho các tình huống chênh lệch áp suất thấp) và dòng DP là máy đo áp suất vi sai công nghiệp nói chung.
·Phạm vi: Trực tiếp xác định phạm vi đo. Các đơn vị chủ yếu là KPa, MPa hoặc mbar. Việc lựa chọn phải dựa trên yêu cầu chênh lệch áp suất thực tế.
·Độ chính xác: Điểm phổ biến là 0,5, 1,0 và 1,6. Con số càng nhỏ thì độ chính xác càng cao (cấp 0,5 cho biết sai số không vượt quá 0,5% phạm vi). Để đo lường và kiểm soát chính xác, nên chọn cấp cao hơn; đối với giám sát thông thường, điểm 1.0 là đủ.

II,Lắp ráp cấu trúc đồng hồ đo áp suất vi sai: 3 thành phần cốt lõi xác định hiệu suất.
Cấu trúc của đồng hồ đo áp suất vi sai không phức tạp. Lõi bao gồm ba phần: "thiết bị chỉ báo cơ chế truyền phần tử cảm biến". Mỗi phần ảnh hưởng trực tiếp đến độ ổn định đo.
·Phần tử cảm biến: "Cảm biến" cho áp suất chênh lệch, chịu trách nhiệm chuyển đổi tín hiệu chênh lệch áp suất thành dịch chuyển cơ học. Các loại phổ biến bao gồm loại màng ngăn (thích hợp với áp suất chênh lệch thấp và môi trường ăn mòn), loại ống thổi (với phạm vi đo lớn hơn và khả năng chống sốc tốt) và loại piston (đặc biệt để đo áp suất chênh lệch cao).
·Cơ chế truyền dẫn: "Bộ chuyển đổi" của tín hiệu, truyền sự dịch chuyển của phần tử cảm biến đến con tr. Đối với dòng điện một chiều, nó là một hộp số bánh răng đòn bẩy. Đồng hồ đo áp suất chênh lệch chất lượng cao sẽ sử dụng bánh răng chống gỉ để giảm mài mòn và kéo dài tuổi th.
·Thiết bị chỉ thị: "Cửa sổ hiển thị" của kết quả, bao gồm mặt số, con trỏ và bảng kính. Mặt số cần được đánh dấu bằng phạm vi và giá trị chia độ, và bảng kính chủ yếu là kính cường lực (chống va đập) hoặc plexiglass (nhẹ).

III,Làm thế nào để chọn vật liệu? (Chọn nó theo nhu cầu để có độ bền tốt hơn.)
Việc lựa chọn vật liệu cho đồng hồ đo chênh lệch áp suất chủ yếu phụ thuộc vào "môi trường tiếp xúc" và "môi trường áp dụng". Vật liệu được đề nghị cho các bộ phận chính như sau:
·Vật liệu vỏ: Đối với môi trường bình thường, chọn thép cán nguội (tùy chọn kinh tế); đối với môi trường ẩm/ngoài trời, chọn thép không gỉ 304 (chống ăn mòn); đối với môi trường ăn mòn, chọn thép không gỉ 316L hoặc polytetrafluoroethylene (chống axit và kiềm).
·Vật liệu của phần tử cảm biến: Để đo khí/chất lỏng sạch, cao su nitrile (có độ đàn hồi tốt) được chọn; để đo dầu/dung môi hữu cơ, cao su flo (chịu được dầu) được chọn; để đo môi trường ăn mòn mạnh (như dung dịch axit và kiềm), polytetrafluoroethylene được chọn.
·Vật liệu khớp: Nó đủ để phù hợp với vật liệu của phần tử cảm biến để tránh rò rỉ hoặc ăn mòn do không tương thích vật liệu. Các vật liệu thường được sử dụng là thép không gỉ 304 và đồng thau (cần xác nhận rằng môi trường không gây ăn mòn).

IV, Ba nguyên tắc cốt lõi để lựa chọn đồng hồ đo chênh lệch áp suất
·Yêu cầu ban đầu: Xác định rõ phạm vi đo, yêu cầu về độ chính xác, đặc tính trung bình để tránh "sử dụng quá nhiều thiết bị cho một nhiệm vụ nhỏ" hoặc "không đủ phạm vi đo".
·Bây giờ chúng ta hãy nhìn vào môi trường: Dựa trên các yếu tố như nhiệt độ, độ ẩm, và ăn mòn, xác định các vật liệu cho vỏ và các thành phần cốt lõi.
·Chất lượng tin cậy: Ưu tiên lựa chọn nhà sản xuất có trình đ. Đặc biệt chú ý đến sự trơn tru của cơ chế truyền động và hiệu suất bịt kín của các khớp để giảm các rắc rối bảo trì trong tương lai.

Tóm tắt:
Việc lựa chọn đồng hồ đo áp suất có vẻ phức tạp, nhưng bằng cách tuân theo logic "xem xét các thông số cho mô hình, kiểm tra lõi cho kết cấu và xem xét môi trường cho vật liệu", người ta có thể dễ dàng tìm thấy thiết bị phù hợp. Nếu bạn có bất kỳ câu hỏi cụ thể nào về việc lựa chọn trong một tình huống nhất định, vui lòng để lại tin nhắn trong phần phụ trợ!
