Sự khác biệt giữa đồng hồ đo áp suất cơ hoành và máy đo màng áp áp thấp

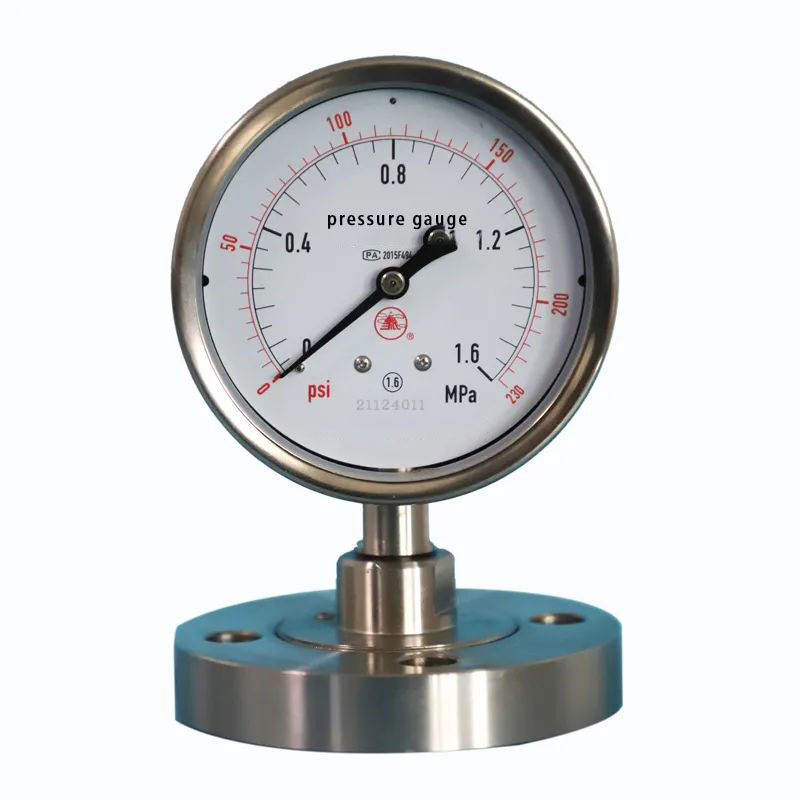

Đồng hồ đo áp suất cơ hoành


Trong công việc hàng ngày, những tình huống như vậy thường xảy ra khi người dùng thực sự cần đồng hồ đo áp lực cơ hoành, nhưng trong các hợp đồng hoặc trong các cuộc trò chuyện qua điện thoại, họ đề cập đến đồng hồ đo áp suất màng. Lý do cho điều này là hai loại đồng hồ đo áp suất này có cùng ngoại hình. Bây giờ, hãy giới thiệu ngắn gọn về sự khác biệt chính giữa hai loại đồng hồ đo.

Nguyên tắc làm việc của đồng hồ đo áp suất cơ hoành

Khi áp suất áp suất cơ hoành đo áp suất, môi trường làm việc đo được trực tiếp tác động lên cơ hoành cách ly. Cơ hoành trải qua biến dạng hướng lên. Áp suất trung bình được truyền đến ống lò xo qua chất lỏng làm đầy bên trong ống lò xo, khiến đầu ống lò xo trải qua biến dạng đàn hồi. Với sự trợ giúp của cơ chế liên kết, trục bánh răng của cơ chế được điều khiển để xoay, do đó khiến con trỏ chỉ ra giá trị áp suất đo được trên thang đo.

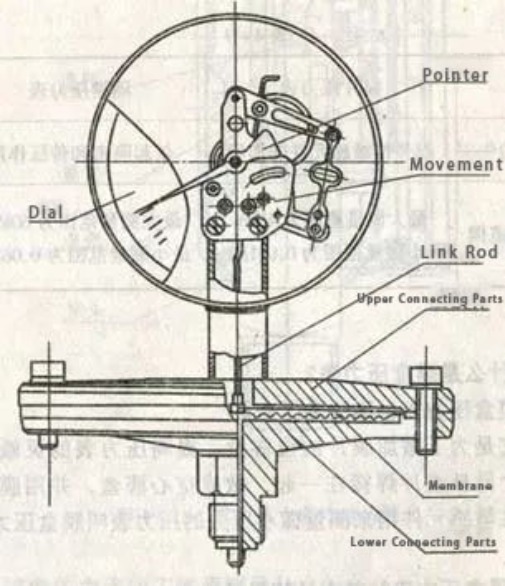

Nguyên tắc làm việc của máy đo cơ hoành áp suất thấp

Dưới ảnh hưởng của áp suất, môi trường làm việc đo được trực tiếp tác động lên cơ hoành đàn hồi. Cơ hoành trải qua biến dạng đàn hồi lên trên (để đo áp suất dương) hoặc xuống (để đo áp suất âm). Thông qua cơ chế que kết nối cố định ở trung tâm của cơ hoành, nó điều khiển trục bánh răng của cơ chế xoay, do đó khiến con trỏ chỉ ra giá trị áp suất đo được trên thang đo.

Sự khác biệt chính giữa hai loại đồng hồ đo áp suất là:
(1) Các yếu tố đàn hồi khác nhau:
Phần tử đàn hồi của đồng hồ đo áp suất cơ hoành là một ống lò xo, trong khi cơ hoành chỉ đóng vai trò là một dấu tách. Phần tử đàn hồi của thước đo cơ thể áp suất thấp là cơ hoành. Áp lực đo hoạt động trên cơ hoành, khiến nó phải trải qua một biến dạng đàn hồi lên trên (hoặc xuống). Giá trị áp suất được chỉ định thông qua cơ chế liên kết được hàn vào cơ hoành.

(2) Các cấp độ chính xác khác nhau:
Đồng hồ đo áp suất cơ hoành thường có lớp chính xác là 1.6; Trong khi đồng hồ đo cơ hoành có độ chính xác là 2,5.

(3) Phạm vi đo khác nhau:
Phạm vi đo áp suất cơ hoành:

Phạm vi đo đo áp suất thấp: Phạm vi đo:

(4) Phạm vi nhiệt độ khác nhau để sử dụng:
Đồng hồ đo áp suất cơ hoành Có thể được thiết kế với các cấu trúc bộ tản nhiệt hoặc ống và được sử dụng để đo các môi trường nhiệt độ cao. Tuy nhiên, đồng hồ đo cơ thể áp suất thấp, do cơ chế truyền liên kết của chúng, không thể sử dụng các thiết bị làm mát.

Phần kết luận:

Khi đo áp suất của các loại khí, chất lỏng nước hoặc dầu nói chung, có thể chọn đồng hồ đo áp suất bằng thép không gỉ. Tuy nhiên, nếu môi trường đo có tính ăn mòn mạnh (như axit clohydric, khí clo ẩm, oxit sắt), độ nhớt cao (như latex), dễ bị kết tinh (như nước muối), dễ bị hóa rắn (như nhựa đường nóng), hoặc chứa chất rắn (như nước thải), sau đó là máy đo áp suất. Ngay cả ống thép không gỉ 316L sẽ bị ăn mòn bởi axit clohydric. Vật chất lơ lửng hoặc tạp chất trong nhựa đường và nước thải sẽ nhanh chóng chặn các lỗ hướng dẫn áp suất của máy đo áp suất, khiến thiết bị mất chức năng.
Do đó, trong các điều kiện này, hai loại đồng hồ đo áp suất không tiếp xúc này là rất phù hợp. Bạn có thể chọn các vật liệu màng màng chống ăn mòn khác nhau theo phương tiện ăn mòn mạnh khác nhau để đạt được mục đích phòng ngừa ăn mòn. Do sự hiện diện của màng cơ hoành, nó có thể ngăn chặn sự ăn mòn mạnh, độ nhớt cao, dễ dàng kết tinh và dễ dàng củng cố môi trường chảy vào lỗ hướng dẫn áp lực, đảm bảo rằng thiết bị có thể hoạt động bình thường. Do đó, dựa trên áp lực làm việc thực tế, thói quen sử dụng của doanh nghiệp, chọn loại đồng hồ đo áp suất cơ hoành thích hợp hoặc đồng hồ đo áp suất màng. "
