Các loại đồng hồ đo áp suất khác nhau và công dụng của chúng là gì?

Đồng hồ đo áp suất là dụng cụ đo lường thiết yếu dùng để theo dõi và kiểm soát áp suất trong chất lỏng và chất khí. Chúng đóng vai trò quan trọng trong việc đảm bảo an toàn, ổn định quy trình và hiệu suất thiết bị trong các ngành như sản xuất, năng lượng, dược phẩm, xử lý nước và HVAC. Việc chọn đúng loại đồng hồ đo áp suất phụ thuộc vào các yếu tố như phạm vi áp suất, mức trung bình, yêu cầu về độ chính xác, điều kiện môi trường và hạn chế lắp đặt. Việc hiểu rõ các loại đồng hồ đo áp suất khác nhau và cách sử dụng thực tế của chúng giúp người vận hành ngăn ngừa sự cố hệ thống, giảm chi phí bảo trì và tuân thủ các tiêu chuẩn an toàn.

Đồng hồ đo áp suất ống Bourdon

Đồng hồ đo áp suất ống Bourdon là loại đồng hồ đo áp suất cơ học được sử dụng rộng rãi nhất. Chúng hoạt động bằng cách sử dụng một ống kim loại cong và duỗi thẳng khi áp suất bên trong tăng lên. Chuyển động này được truyền qua một liên kết đến một con trỏ hiển thị áp lực trên mặt số. Thiết kế đơn giản của chúng làm cho chúng đáng tin cậy, tiết kiệm chi phí và phù hợp với nhiều ứng dụng.

Ứng dụng điển hình

• Hệ thống thủy lực và khí nén
• Máy nén và máy bơm
• Nồi hơi và bình chịu áp lực

Đồng hồ đo áp suất màng

Cơ hoành đồng hồ đo áp suất sử dụng một màng linh hoạt làm lệch hướng dưới áp lực. Thiết kế này tách biệt cơ chế bên trong khỏi môi trường xử lý, làm cho đồng hồ đo màng lý tưởng cho chất lỏng ăn mòn, nhớt hoặc bị ô nhiễm. Chúng thường được sử dụng khi khả năng tương thích và vệ sinh của phương tiện truyền thông là mối quan tâm chính.

Các trường hợp sử dụng chính

• Nhà máy xử lý hóa chất
• Sản xuất thực phẩm và đồ uống
• Hệ thống dược phẩm và vệ sinh

Đồng hồ đo áp suất dạng viên nang

Đồng hồ đo áp suất dạng viên nang bao gồm hai màng ngăn dạng sóng mỏng được hàn kín với nhau để tạo thành một viên nang. Chúng được thiết kế để đo áp suất rất thấp, đặc biệt là áp suất khí. Độ nhạy cao khiến chúng phù hợp với các ứng dụng mà ngay cả những thay đổi áp suất nhỏ cũng phải được phát hiện chính xác.

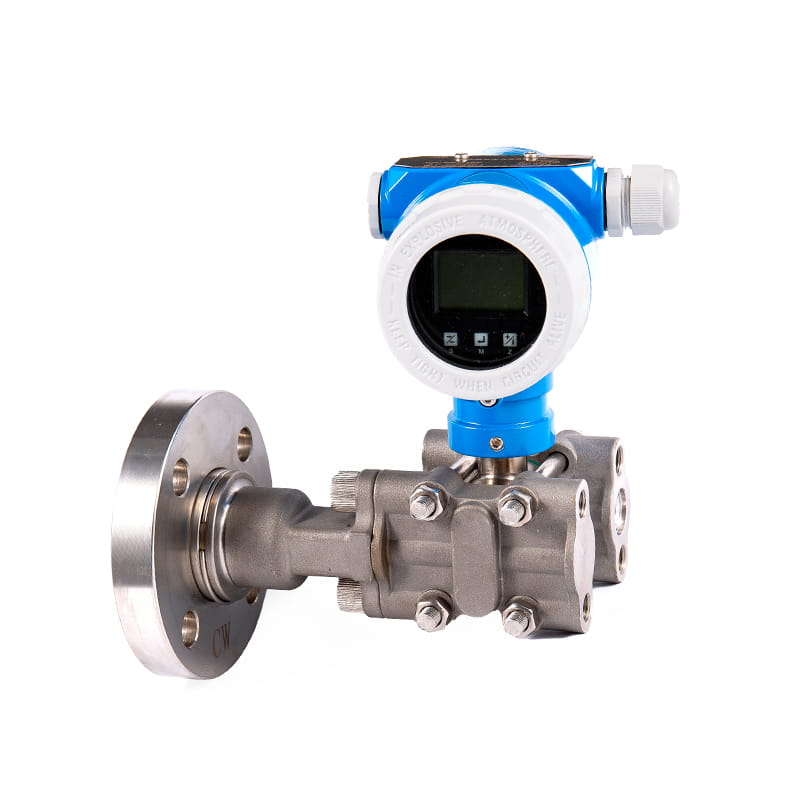

Đồng hồ đo áp suất chênh lệch

Đồng hồ đo áp suất chênh lệch đo sự chênh lệch giữa hai điểm áp suất. Thay vì hiển thị áp suất tuyệt đối, chúng biểu thị mức giảm áp suất, điều này rất cần thiết để theo dõi dòng chảy, tình trạng bộ lọc và hiệu suất hệ thống. Những đồng hồ đo này được sử dụng rộng rãi trong phòng sạch, hệ thống HVAC và các bộ lọc.

Ứng dụng phổ biến

• Phát hiện tắc nghẽn bộ lọc
• Đo lưu lượng qua tấm lỗ
• Giám sát áp suất phòng sạch

Đồng hồ đo áp suất kỹ thuật số

Đồng hồ đo áp suất kỹ thuật số sử dụng cảm biến áp suất điện tử và hiển thị số đọc trên màn hình LCD hoặc LED. Chúng cung cấp độ chính xác cao hơn, độ phân giải tốt hơn và các tính năng bổ sung như ghi dữ liệu, giữ đỉnh và chuyển đổi đơn vị. Đồng hồ đo kỹ thuật số ngày càng phổ biến trong môi trường công nghiệp hiện đại, nơi độ chính xác và khả năng truy xuất nguồn gốc là rất quan trọng.

Đồng hồ đo áp suất tuyệt đối

Đồng hồ đo áp suất tuyệt đối đo áp suất tương đối với chân không hoàn hảo chứ không phải áp suất khí quyển. Điều này khiến chúng trở nên lý tưởng cho các ứng dụng mà sự biến đổi khí quyển có thể ảnh hưởng đến độ chính xác. Chúng thường được sử dụng trong các hệ thống chân không và các quy trình khoa học.

Đồng hồ đo áp suất so với đồng hồ đo áp suất hỗn hợp

Đồng hồ đo áp suất đo áp suất tương ứng với áp suất khí quyển xung quanh và là loại phổ biến nhất được tìm thấy trong các hệ thống công nghiệp. Mặt khác, đồng hồ đo áp suất phức hợp có thể đo cả áp suất dương và chân không, khiến chúng phù hợp với các hệ thống hoạt động trong phạm vi áp suất rộng.

Đồng hồ đo áp suất đầy

Đồng hồ đo áp suất chứa đầy chất lỏng, thường là dầu glycerin hoặc dầu silicon, bên trong vỏ. Lớp đệm làm giảm độ rung, giảm rung con trỏ và kéo dài tuổi thọ sử dụng. Những đồng hồ đo này đặc biệt hữu ích trong môi trường có áp suất dao động hoặc rung động cơ học.

Đồng hồ đo áp suất vệ sinh

Đồng hồ đo áp suất vệ sinh được thiết kế đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt. Chúng có bề mặt nhẵn, kết cấu bằng thép không gỉ và thiết kế dễ lau chùi. Những máy đo này rất cần thiết trong các ngành công nghiệp nơi việc kiểm soát ô nhiễm là rất quan trọng.

So Sánh Các Loại Đồng Hồ Đo Áp Lực Thông Dụng

Chọn đồng hồ đo áp suất phù hợp cho ứng dụng của bạn

Việc lựa chọn đồng hồ đo áp suất thích hợp đòi hỏi phải đánh giá áp suất vận hành, khả năng tương thích của môi trường, điều kiện môi trường, cấp độ chính xác và phương pháp lắp đặt. Việc xác định quá mức sẽ làm tăng chi phí, trong khi việc xác định dưới mức có thể ảnh hưởng đến sự an toàn. Hiểu được chức năng của từng loại đồng hồ đo áp suất cho phép các kỹ sư và người vận hành kết hợp thiết bị một cách chính xác với yêu cầu của hệ thống.

Kết luận

Đồng hồ đo áp suất có nhiều dạng, mỗi dạng được thiết kế để giải quyết các thách thức đo lường cụ thể. Từ đồng hồ đo ống Bourdon mạnh mẽ đến các mẫu kỹ thuật số có độ chính xác cao và thiết kế màng ngăn chuyên dụng, mỗi loại đều có vai trò rõ ràng. Bằng cách hiểu rõ các loại đồng hồ đo áp suất khác nhau và cách sử dụng của chúng, người dùng có thể đảm bảo giám sát áp suất đáng tin cậy, cải thiện hiệu suất hệ thống và an toàn vận hành lâu dài.
