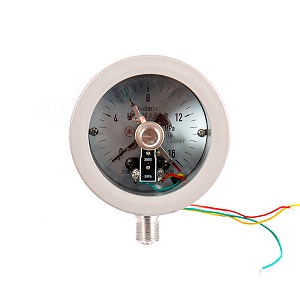

Xem chi tiết Máy đo áp suất tiếp xúc điện chống nổ
Các môi trường có khí hoặc bụi nổ (như trong các ngành công nghiệp khai thác xăng dầu, hóa chất và than đá), hiệu suất chống nổ của thiết bị theo dõi áp lực ảnh hưởng trực tiếp đến an toàn sản xuất. "Người giám hộ chống nổ", giúp bạn thực hiện các lựa chọn chính xác cho các kịch bản công nghiệp.
1, Giải thích mô hình: Hiểu các tham số cốt lõi từ mã
· Mô hình của máy đo áp suất tiếp xúc điện Flameproof thường bao gồm các thông tin chính như xếp hạng chống nổ, hình thức cấu trúc, cấp độ chính xác và phạm vi đo lường.
Y: Guage áp lực
X: tiếp xúc điện
B: Loại chống nổ
100: Đường kính quay số
· Các yếu tố chính trong lựa chọn: Xếp hạng chống nổ phải phù hợp với môi trường sử dụng (ví dụ, lớp IIB phù hợp với propan, ethylene, v.v., trong khi lớp IIC phù hợp với các khí nguy hiểm hơn như hydro, acetylene, v.v.) và nhóm nhiệt độ (T4 chỉ ra rằng nhiệt độ bề mặt tối đa của thiết bị là ≤ 135 ℃)

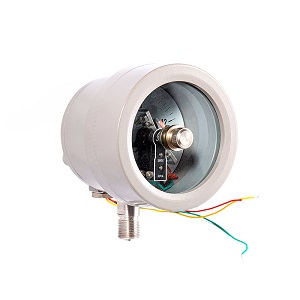

2, Tháo gỡ cấu trúc: Ba thành phần cốt lõi đảm bảo bảo vệ và chức năng nổ
Cấu trúc của đồng hồ đo áp suất tiếp xúc điện Flameproof được tập trung xung quanh hai thiết kế lõi: "chống nổ Flameproof" và "điều khiển tín hiệu điện". Nó chủ yếu được chia thành ba phần:

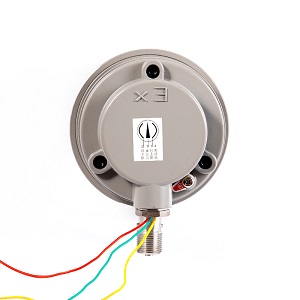

· Trường hợp chống nổ: "Vỏ bảo vệ an toàn" của thiết bị áp dụng một thiết kế kín. Ngay cả khi tia lửa được tạo ra bên trong do lỗi, chúng có thể bị chặn bởi vỏ và sẽ không đốt cháy hỗn hợp nổ bên ngoài. Đồng thời, vỏ được trang bị cấu trúc giảm áp để ngăn ngừa vỡ do áp lực bên trong quá mức.
· Cơ chế đo lường: Thành phần cốt lõi là một ống lò xo (như hợp kim đồng hoặc ống lò xo bằng thép không gỉ). Khi môi trường đo đi vào ống lò xo, biến dạng ống lò xo do áp suất và trải qua biến dạng. Biến dạng này được truyền qua các thanh kết nối và cơ chế truyền bánh răng để xoay con trỏ, do đó đạt được chỉ báo áp lực.
· Thiết bị tiếp xúc điện: Nó bao gồm ba tiếp điểm điện (thường là tiếp xúc hợp kim bạc với độ dẫn tốt và điện trở có độ mòn cao), và con trỏ được trang bị một tiếp xúc di động có thể được điều chỉnh. Khi áp suất đạt đến giá trị đã đặt, tiếp xúc di chuyển tiếp xúc với tiếp xúc ổn định tương ứng và tín hiệu chuyển đổi đầu ra (như báo động hoặc dừng lại.
3, Lựa chọn vật liệu: Các thành phần khác nhau phù hợp cho các điều kiện làm việc khác nhau.
Vật liệu xác định khả năng chống ăn mòn, sức đề kháng nhiệt độ cao và tuổi thọ dịch vụ của dụng cụ. Cần phải chọn vật liệu dựa trên môi trường đo được (như chất lỏng ăn mòn, khí nhiệt độ cao) và điều kiện môi trường
· Vật liệu vỏ:
Gang: Chi phí thấp, phù hợp cho môi trường chống nổ không ăn mòn và khô ráo;
Thép không gỉ (304/316): Kháng axit và kiềm, phù hợp cho các môi trường có tính ăn mòn mạnh mẽ như kỹ thuật hóa học và các ứng dụng biển.
· Vật liệu của phần tử đo (ống lò xo):
Hợp kim đồng (như bằng đồng Tin): Thích hợp để đo các khí và chất lỏng không ăn mòn (như không khí và nước), với giới hạn nhiệt độ ≤ 100.
Thép không gỉ (304/316L): thể hiện khả năng chống ăn mòn và kháng nhiệt vượt trội, làm cho nó phù hợp để đo môi trường ăn mòn (như axit clohydric, axit sunfuric) hoặc môi trường nhiệt độ cao (nhiệt độ ≤ 200).
· Vật liệu tiếp xúc khí nén điện:
Hợp kim bạc (như hợp kim-cadmium bạc, hợp kim bạc-nikel); Độ dẫn điện tuyệt vời, hao mòn tiếp xúc thấp, tuổi thọ áp dụng lâu và có khả năng hoạt động tắt tín hiệu thường xuyên.
· Vật liệu niêm phong:
Cao su nitrile: Kháng dầu và dung môi phổ biến, phù hợp cho môi trường gốc dầu.
Cao su fluorine: chống ăn mòn mạnh và nhiệt độ cao (≤ 200), phù hợp cho các ứng dụng liên quan đến các chất ăn mòn mạnh hoặc điều kiện nhiệt độ cao.
Bản tóm tắt:
Việc lựa chọn tiếp xúc điện chống nổ Đồng hồ đo áp suất Yêu cầu "may đo cho tình huống cụ thể": Đầu tiên, hãy xác định mức độ chống nổ và nhóm nhiệt độ dựa trên môi trường. Sau đó, chọn phần tử đo và vật liệu của vỏ theo môi trường đo được. Cuối cùng, khóa trong phần tử đo và vật liệu của vỏ thông qua các tham số mô hình. Cuối cùng, xác định các thông số kỹ thuật chính xác thông qua các tham số mô hình. Nắm vững logic cốt lõi của mô hình, cấu trúc và vật liệu của nó là rất cần thiết để đạt được sự giám sát và kiểm soát áp lực an toàn và ổn định trong môi trường công nghiệp nguy hiểm.
Nếu bạn có bất kỳ câu hỏi cụ thể nào liên quan đến lựa chọn dựa trên các điều kiện làm việc cụ thể, xin vui lòng để lại một thông điệp trong phần phụ trợ. Chúng tôi sẽ cung cấp cho bạn các đề xuất được nhắm mục tiêu!
