Làm thế nào để các dụng cụ áp lực so sánh với các cảm biến áp lực và đầu dò?

Dụng cụ áp suất so với cảm biến áp suất so với đầu dò áp suất: Hiểu về sự khác biệt

Giới thiệu
Áp lực là một thông số vật lý cơ bản đóng vai trò quan trọng trong nhiều ngành công nghiệp, bao gồm ô tô, hàng không vũ trụ, y tế và tự động hóa công nghiệp. Đo áp suất chính xác là điều cần thiết để duy trì hiệu suất, an toàn và hiệu quả của hệ thống. Nếu không theo dõi thích hợp, các hệ thống có thể phải đối mặt với sự cố, rủi ro an toàn hoặc giảm năng suất.

Trong thế giới đo áp suất, các thuật ngữ như dụng cụ áp suất, cảm biến áp suất và bộ chuyển đổi áp suất thường được sử dụng thay thế cho nhau, có thể tạo ra sự nhầm lẫn. Mặc dù các thiết bị này có liên quan, mỗi thiết bị phục vụ một vai trò riêng biệt trong việc phát hiện, chuyển đổi và hiển thị dữ liệu áp suất. Hiểu được sự khác biệt giữa chúng là chìa khóa để chọn đúng thiết bị cho ứng dụng cụ thể của bạn.

Bài viết này nhằm mục đích làm rõ các khái niệm này, so sánh các chức năng của chúng và cung cấp hướng dẫn về cách chọn thiết bị đo áp suất phù hợp nhất.

Dụng cụ áp lực là gì?
Dụng cụ áp lực là một loại thiết bị rộng được thiết kế để đo, giám sát và đôi khi kiểm soát áp suất trong một hệ thống. Chúng không giới hạn trong một chức năng duy nhất nhưng bao gồm các công cụ và thiết bị khác nhau có thể phát hiện, hiển thị hoặc truyền thông tin áp suất.

Ví dụ về các dụng cụ áp lực

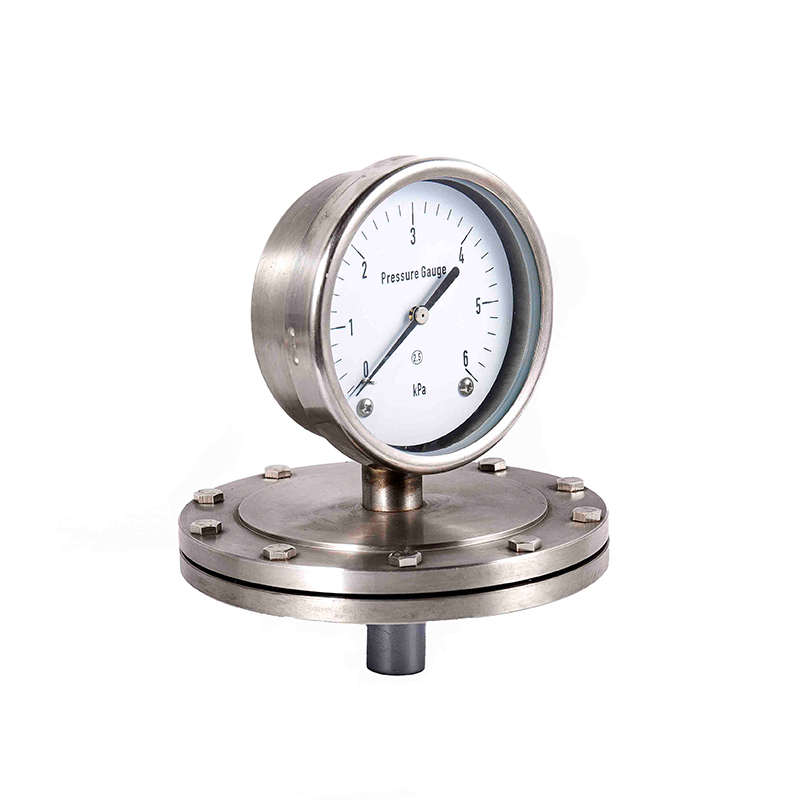

Đồng hồ đo áp suất: Dụng cụ cơ học cung cấp một dấu hiệu trực quan về áp suất hệ thống. Các loại phổ biến bao gồm đồng hồ đo quay số tương tự và đồng hồ đo kỹ thuật số.
Máy phát áp suất: Các thiết bị chuyển đổi áp suất thành tín hiệu điện để giám sát và điều khiển từ xa.
Công tắc áp suất: Các công cụ kích hoạt mạch điện khi đạt đến ngưỡng áp suất nhất định, thường được sử dụng để an toàn hoặc tự động hóa.
Máy đo kế: Các thiết bị đo áp suất bằng cách sử dụng cột chất lỏng, thường được sử dụng trong các ứng dụng trong phòng thí nghiệm hoặc áp suất thấp.
Các ứng dụng và chức năng chung
Các công cụ áp lực được sử dụng rộng rãi trên các ngành công nghiệp cho các nhiệm vụ như:

Giám sát hệ thống thủy lực và khí nén
Đảm bảo an toàn trong các đường ống điều áp
Kiểm soát áp lực trong các hệ thống HVAC
Đo lường áp lực khí và chất lỏng trong các thí nghiệm trong phòng thí nghiệm

Cảm biến áp suất là gì?

Cảm biến áp suất là các thành phần chuyên dụng trong danh mục rộng hơn của các dụng cụ áp suất. Vai trò chính của chúng là phát hiện áp lực trong một hệ thống và chuyển đổi nó thành một tín hiệu có thể đo được, sau đó có thể được giải thích hoặc truyền bởi các thiết bị khác. Không giống như các đồng hồ đo cơ học hiển thị áp suất trực tiếp, các cảm biến tập trung vào độ chính xác, chuyển đổi tín hiệu và tích hợp với các hệ thống điện tử.

Cảm biến áp suất hoạt động như thế nào
Nguyên tắc cơ bản đằng sau cảm biến áp suất liên quan đến việc chuyển đổi áp suất ứng dụng thành tín hiệu có thể đọc được. Hầu hết các cảm biến sử dụng cơ hoành hoặc màng làm biến dạng dưới áp suất. Sự thay đổi cơ học này sau đó được chuyển đổi thành tín hiệu điện bằng các công nghệ cảm biến khác nhau.

Các loại cảm biến áp suất
Cảm biến áp suất đo biến dạng

Sử dụng đồng hồ đo biến dạng gắn vào cơ hoành.
Biến dạng của cơ hoành thay đổi điện trở của máy đo biến dạng, tạo ra tín hiệu có thể đo được.
Thường được sử dụng trong các hệ thống công nghiệp và thủy lực do độ chính xác và độ tin cậy.
Cảm biến áp suất điện dung

Đo lường những thay đổi về điện dung gây ra bởi chuyển động cơ hoành.
Cung cấp độ nhạy cao và thường được sử dụng trong các ứng dụng áp suất thấp hoặc dụng cụ chính xác.
Cảm biến áp suất áp điện

Sử dụng vật liệu áp điện để tạo ra điện tích khi áp dụng ứng suất cơ học.
Lý tưởng để đo áp suất động, chẳng hạn như giám sát rung hoặc quy trình công nghiệp tốc độ cao.
Cảm biến áp suất áp suất

Dựa vào các vật liệu bán dẫn có điện trở thay đổi dưới áp suất.
Rất nhạy cảm và thường được sử dụng trong các ứng dụng ô tô và y tế.
Ứng dụng của cảm biến áp suất
Cảm biến áp suất được sử dụng rộng rãi trên nhiều ngành công nghiệp:

Tự động hóa công nghiệp: Giám sát áp lực thủy lực và khí nén trong máy móc.
Ô tô: Đo áp suất lốp, phun nhiên liệu và áp suất đa tạp động cơ.
Thiết bị y tế: Theo dõi huyết áp và hệ hô hấp.
Hàng không vũ trụ: Đo áp suất cabin, hệ thống nhiên liệu và điều khiển thủy lực.
Key Takeaway: Cảm biến áp suất rất quan trọng để phát hiện chính xác áp suất và chuyển đổi nó thành một tín hiệu có thể được theo dõi hoặc xử lý bởi các hệ thống điện tử. Chúng tạo thành xương sống của các hệ thống đo áp suất tự động hiện đại.

Đầu dò áp lực là gì?

Bộ chuyển đổi áp suất là các thiết bị chuyên dụng được thiết kế để chuyển đổi áp suất thành tín hiệu điện được tiêu chuẩn hóa, có thể được giải thích bằng các hệ thống điều khiển, thiết bị thu thập dữ liệu hoặc màn hình kỹ thuật số. Trong khi các cảm biến áp suất phát hiện và tạo ra tín hiệu thô từ áp suất, các bộ chuyển đổi thường bao gồm điều hòa tín hiệu, làm cho chúng sẵn sàng để tích hợp vào các hệ thống tự động hoặc điện tử.

Cách chuyển đổi áp lực hoạt động
Bộ chuyển đổi áp suất thường bao gồm:

Cơ hoành áp suất: Một màng mỏng biến dạng dưới áp suất áp dụng.
Phần tử cảm biến: Chuyển đổi biến dạng cơ hoành thành tín hiệu điện, thường sử dụng đồng hồ đo biến dạng, các phần tử piezoresistive hoặc cảm biến điện dung.
Mạch điều hòa tín hiệu: khuếch đại, tuyến tính hóa và chuyển đổi tín hiệu thô thành đầu ra có thể sử dụng, chẳng hạn như 4 Nott20ma, 0 Nott10V hoặc các giao thức truyền thông kỹ thuật số.
Nguồn kích thích: Cung cấp điện áp hoặc dòng điện cần thiết để cung cấp năng lượng cho phần tử cảm biến và điện tử.
Các tính năng chính của đầu dò áp lực
Tín hiệu đầu ra: Các tín hiệu phổ biến bao gồm các vòng lặp dòng 42020MA, tín hiệu điện áp 01010 và đầu ra kỹ thuật số tương thích với các bộ điều khiển công nghiệp.
Độ chính xác và tuyến tính: Đầu dò có độ chính xác cao có thể đạt được lỗi tối thiểu và tuyến tính tuyệt vời trên phạm vi áp suất của chúng.
Phạm vi áp suất: Có sẵn trong một loạt các xếp hạng áp lực, từ chân không đến vài nghìn psi.
Nhiệt độ hoạt động: Được thiết kế để chịu được các cực trị môi trường trong các ứng dụng công nghiệp, ô tô hoặc hàng không vũ trụ.
Ứng dụng của bộ chuyển đổi áp lực
Bộ chuyển đổi áp suất được sử dụng rộng rãi khi dữ liệu áp lực cần được theo dõi kỹ thuật số, ghi lại hoặc kiểm soát:

Tự động hóa công nghiệp: Giám sát và kiểm soát quá trình hệ thống thủy lực và khí nén.
Nghiên cứu khoa học: Đo lường chính xác áp suất khí hoặc chất lỏng trong các thí nghiệm trong phòng thí nghiệm.
Ô tô: Giám sát hệ thống động cơ và nhiên liệu để kiểm soát hiệu suất và khí thải.
Hệ thống HVAC: Giám sát áp lực trong hệ thống làm lạnh và sưởi ấm cho hiệu quả và an toàn.
Key Takeaway: Bộ chuyển đổi áp suất không chỉ phát hiện áp suất mà còn cung cấp tín hiệu điện được tiêu chuẩn hóa, đáng tin cậy phù hợp để tích hợp vào các hệ thống giám sát và điều khiển kỹ thuật số. Điều này làm cho chúng lý tưởng cho các ứng dụng tự động hiện đại.

Sự khác biệt chính giữa dụng cụ áp suất, cảm biến và đầu dò

Mặc dù các điều khoản dụng cụ áp suất, cảm biến áp suất và bộ chuyển đổi áp suất thường được sử dụng thay thế cho nhau, nhưng việc hiểu sự khác biệt của chúng là điều cần thiết để chọn đúng thiết bị cho các ứng dụng cụ thể.

1. Chức năng
Dụng cụ áp lực: Đại diện cho một loại thiết bị rộng có đo, giám sát hoặc phản ứng với áp lực. Chúng có thể là cơ học, điện hoặc kỹ thuật số, và bao gồm đồng hồ đo, công tắc, cảm biến và đầu dò.
Cảm biến áp suất: Phát hiện áp suất và chuyển đổi nó thành tín hiệu điện hoặc cơ học có thể đo lường được. Chúng là các thành phần trong các công cụ, tập trung chủ yếu vào phát hiện và tạo tín hiệu.
Bộ chuyển đổi áp suất: Chuyển đổi tín hiệu áp suất được phát hiện thành đầu ra điện được tiêu chuẩn hóa, thường bao gồm khuếch đại và điều hòa để sử dụng trong các hệ thống tự động hoặc kỹ thuật số.
2. Tín hiệu đầu ra
Dụng cụ áp suất: Có thể cung cấp đọc trực quan trực tiếp (đồng hồ đo tương tự), kích hoạt công tắc điện hoặc xuất tín hiệu thông qua cảm biến/đầu dò.
Cảm biến áp suất: Tạo tín hiệu thô tương ứng với áp suất ứng dụng, chẳng hạn như thay đổi điện áp hoặc điện trở nhỏ.
Bộ chuyển đổi áp suất: Cung cấp tín hiệu điện sẵn sàng sử dụng (ví dụ: 4 Ném20MA, 0 Ném10V hoặc giao tiếp kỹ thuật số), phù hợp để tích hợp với các bộ điều khiển, PLC hoặc hệ thống giám sát.
3. Độ phức tạp
Dụng cụ áp lực: Phạm vi từ các thiết bị cơ học đơn giản như máy đo quay số đến các máy phát kỹ thuật số phức tạp.
Cảm biến áp suất: Thông thường các thiết bị nhỏ hơn, đơn giản hơn được thiết kế chủ yếu để phát hiện.
Các bộ chuyển đổi áp suất: tinh vi hơn, kết hợp các yếu tố cảm biến với thiết bị điện tử để điều hòa tín hiệu và độ tin cậy trong các hệ thống công nghiệp hoặc khoa học.
4. Ứng dụng
Dụng cụ áp lực: Phục vụ như là loại chung và có thể được sử dụng trong các hệ thống giám sát, kiểm soát hoặc kích hoạt.
Cảm biến áp suất: thường được sử dụng trong các ứng dụng đo chính xác, chẳng hạn như cảm biến ô tô, thiết bị y tế và giám sát công nghiệp.
Bộ chuyển đổi áp suất: Lý tưởng cho tự động hóa, thu thập dữ liệu và kiểm soát quy trình công nghiệp trong đó cần có tín hiệu điện tử chính xác để xử lý thêm.
5. Mối quan hệ phân cấp
Thật hữu ích khi hiểu rằng các dụng cụ áp lực bao gồm cả cảm biến và đầu dò:

Tất cả các cảm biến áp suất là dụng cụ áp suất, nhưng không phải tất cả các dụng cụ áp suất đều là cảm biến.
Bộ chuyển đổi áp suất về cơ bản là các cảm biến tăng cường, cung cấp tín hiệu được xử lý phù hợp cho các hệ thống công nghiệp và kỹ thuật số.

Các yếu tố cần xem xét khi chọn một dụng cụ áp lực

Chọn công cụ áp lực phù hợp là rất quan trọng để đảm bảo đo lường chính xác, an toàn hệ thống và độ tin cậy dài hạn. Cho dù bạn đang chọn máy đo áp suất, cảm biến hoặc đầu dò, một số yếu tố cần được đánh giá cẩn thận.

1. Yêu cầu phạm vi áp suất
Xác định áp lực tối thiểu và tối đa mà hệ thống của bạn sẽ gặp phải.
Chọn một thiết bị hoạt động an toàn trong phạm vi này trong khi cung cấp các bài đọc chính xác.
Quá tải một dụng cụ áp lực có thể dẫn đến thiệt hại, đo không chính xác hoặc lỗi hệ thống.
2. Độ chính xác và độ chính xác
Xem xét mức độ chính xác cần thiết cho ứng dụng của bạn.
Các thiết bị có độ chính xác cao, chẳng hạn như đầu dò chính xác, rất cần thiết trong các ứng dụng như nghiên cứu khoa học, thiết bị y tế và hệ thống hàng không vũ trụ.
Các ứng dụng ít quan trọng hơn, chẳng hạn như giám sát HVAC, có thể chịu được độ chính xác thấp hơn.
3. Điều kiện môi trường
Đánh giá nhiệt độ cực đoan, độ ẩm, độ rung và môi trường ăn mòn.
Cảm biến silicone hoặc bộ chuyển đổi gồ ghề có thể là cần thiết cho điều kiện công nghiệp hoặc ngoài trời khắc nghiệt.
Đảm bảo thiết bị có thể chịu được căng thẳng môi trường mà không bị suy thoái.
4. Loại phương tiện đang được đo lường
Xác định xem dụng cụ sẽ đo chất lỏng, khí hoặc chất lỏng nhiều pha.
Một số vật liệu phù hợp hơn cho phương tiện truyền thông cụ thể; Ví dụ, một số cảm biến áp suất rất nhạy cảm với chất lỏng ăn mòn, trong khi những người khác chỉ có thể làm việc với khí sạch.
Khả năng tương thích với phương tiện đảm bảo tuổi thọ dài và các bài đọc nhất quán.
5. Yêu cầu tín hiệu đầu ra
Xem xét liệu bạn cần đọc cơ học, tín hiệu điện tương tự hoặc đầu ra kỹ thuật số.
Các bộ chuyển đổi áp suất với các đầu ra được tiêu chuẩn hóa (42020mA, 0 Ném10V) là lý tưởng để tích hợp với các hệ thống PLC, thu thập dữ liệu hoặc tự động hóa công nghiệp.
Chọn loại đầu ra chính xác đảm bảo tích hợp liền mạch với hệ thống điều khiển và giám sát.
6. Chi phí và tính khả dụng
Đánh giá ngân sách của bạn liên quan đến mức độ quan trọng của ứng dụng.
Đầu dò cao cấp có thể đắt hơn nhưng cung cấp độ tin cậy và lợi ích hội nhập lâu dài.
Đối với các ứng dụng ít quan trọng hơn, một máy đo cơ học đơn giản hoặc cảm biến cơ bản có thể là đủ.

Các ứng dụng phổ biến

Dụng cụ áp lực, cảm biến và đầu dò là không thể thiếu đối với một loạt các ngành công nghiệp và ứng dụng. Hiểu nơi mỗi thiết bị vượt trội giúp các kỹ sư và kỹ thuật viên chọn giải pháp phù hợp cho nhu cầu của họ.

1. Tự động hóa công nghiệp
Được sử dụng để theo dõi và kiểm soát các hệ thống thủy lực và khí nén.
Cảm biến áp lực và đầu dò cung cấp dữ liệu vào các hệ thống PLC để giám sát và tự động hóa thời gian thực.
Cần thiết để duy trì hiệu quả hệ thống, ngăn ngừa quá áp và giảm thời gian chết.
2. Ô tô
Cảm biến áp suất đo áp suất đa dạng động cơ, phun nhiên liệu và áp suất lốp.
Đầu dò chuyển đổi số đọc áp suất thành tín hiệu điện để tích hợp với các hệ thống điều khiển phương tiện.
Giúp cải thiện hiệu quả nhiên liệu, kiểm soát khí thải và an toàn cho xe.
3. Hàng không vũ trụ
Dụng cụ áp lực Giám sát áp suất cabin, hệ thống nhiên liệu và mạch thủy lực.
Cảm biến và bộ chuyển đổi cung cấp các bài đọc chính xác quan trọng cho sự an toàn và hiệu suất.
Các công cụ chính xác cao đảm bảo độ tin cậy trong môi trường khắc nghiệt.
4. Thiết bị y tế
Cảm biến áp suất được sử dụng trong màn hình huyết áp, máy thở và hệ hô hấp.
Đầu dò chuyển đổi các bài đọc thành tín hiệu cho màn hình kỹ thuật số và hệ thống giám sát bệnh nhân.
Độ chính xác và độ tin cậy là rất quan trọng đối với an toàn và chẩn đoán bệnh nhân.
5. Hệ thống HVAC
Dụng cụ áp lực theo dõi áp lực chất làm lạnh, không khí và nước trong hệ thống sưởi, thông gió và điều hòa không khí.
Cảm biến và đầu dò giúp tối ưu hóa hiệu quả năng lượng và hiệu suất hệ thống.
Ngăn chặn các tình huống quá áp và đảm bảo hoạt động an toàn.

Phần kết luận

Hiểu được sự khác biệt giữa các dụng cụ áp suất, cảm biến áp suất và bộ chuyển đổi áp suất là điều cần thiết để chọn đúng thiết bị cho ứng dụng cụ thể của bạn.

Các công cụ áp lực đóng vai trò là loại rộng, bao gồm tất cả các thiết bị đo, giám sát hoặc phản ứng với áp suất, bao gồm đồng hồ đo, công tắc, cảm biến và đầu dò.
Cảm biến áp suất phát hiện áp suất và chuyển đổi nó thành một tín hiệu có thể đo lường được, tập trung vào độ chính xác và độ tin cậy.
Bộ chuyển đổi áp suất tiến thêm một bước bằng cách chuyển đổi áp suất được phát hiện thành sản lượng điện được tiêu chuẩn hóa, sẵn sàng để tích hợp vào các hệ thống điều khiển kỹ thuật số hoặc nền tảng thu thập dữ liệu.
Khi chọn giải pháp đo áp suất, điều quan trọng là phải xem xét phạm vi áp suất, độ chính xác, điều kiện môi trường, khả năng tương thích phương tiện, yêu cầu đầu ra và chi phí. Chọn đúng công cụ đảm bảo an toàn, hiệu quả và độ tin cậy lâu dài trong các ứng dụng từ tự động hóa công nghiệp và hệ thống ô tô đến hàng không vũ trụ, thiết bị y tế và hệ thống HVAC.

Bằng cách hiểu những khác biệt chính và các yêu cầu ứng dụng, các kỹ sư, kỹ thuật viên và người ra quyết định có thể đưa ra các lựa chọn sáng suốt, tối ưu hóa hiệu suất hệ thống và đảm bảo tuổi thọ của các giải pháp giám sát áp lực của họ.
