Trong sản xuất công nghiệp và các lĩnh vực kỹ thuật khác nhau, đo áp suất là một nhiệm vụ quan trọng. Đồng hồ đo áp suất truyền từ xa , như các công cụ có thể chuyển đổi các giá trị áp suất thành tín hiệu điện và truyền chúng từ xa, đang đóng một vai trò không thể thay thế. Họ không chỉ có thể hiển thị các giá trị áp suất trong thời gian thực mà còn có thể truyền dữ liệu đến trung tâm điều khiển từ xa, tạo điều kiện cho các nhà khai thác giám sát và điều chỉnh bất cứ lúc nào.
Ngày nay, hãy đi sâu vào các mô hình, cấu trúc và vật liệu của đồng hồ đo áp suất Fartray.
1. Hiển thị ý nghĩa của các số mô hình
Số mô hình của đồng hồ đo áp suất từ xa thường chứa rất nhiều thông tin. Các quy tắc đặt tên cho các mô hình của các nhà sản xuất khác nhau có thể thay đổi một chút, nhưng nhìn chung chúng tuân theo các mẫu nhất định. Lấy YTZ-150 phổ biến làm ví dụ:
"Y" đại diện cho một đồng hồ đo áp suất, là biểu tượng phổ quát cho các sản phẩm đo áp suất, chỉ ra rằng nó thuộc loại dụng cụ đo áp suất.
"Tz" thường chỉ ra phương pháp truyền từ xa, chẳng hạn như truyền từ xa điện trở. Ở đây, nó chỉ ra rằng đồng hồ đo áp suất này đạt được truyền tín hiệu áp suất từ xa thông qua thay đổi điện trở.
"150" chỉ ra rằng đường kính danh nghĩa của mặt số của máy đo áp suất là 150mm. Đường kính quay số lớn hơn làm cho các bài đọc rõ ràng hơn và phù hợp cho các tình huống mà giá trị áp lực cần được quan sát từ xa.
Ngoài ra, một số mô hình sẽ được theo sau bởi các chữ cái khác. Ví dụ: "Z" có thể chỉ ra một loại chống sốc, chỉ ra rằng đồng hồ đo áp suất từ xa này có khả năng chống rung cơ học nhất định và phù hợp với môi trường làm việc với các rung động; "B" có thể đại diện cho vật liệu thép không gỉ, có nghĩa là đồng hồ đo áp suất chọn thép không gỉ làm vật liệu của nó, tăng cường khả năng chống ăn mòn của nó và phù hợp để đo áp suất từ môi trường ăn mòn.
2. Phân tích toàn diện về cấu trúc nội bộ
Đồng hồ đo áp suất từ xa chủ yếu bao gồm phần đo, các yếu tố điện trở, cơ chế truyền, giao diện nhà ở và kết nối, v.v.
Phần đo: Thành phần lõi là ống Bourdon, là một ống kim loại rỗng uốn cong thành một hình dạng cụ thể (thường ở dạng C). Khi áp suất của môi trường đo đi vào ống Bourdon, ống kết thúc sẽ trải qua biến dạng đàn hồi do lực. Áp lực càng lớn, biến dạng càng rõ ràng. Biến dạng này là cơ sở để đo áp suất, và việc chuyển đổi và hiển thị tín hiệu tiếp theo đều dựa trên điều này.
Phần tử điện trở: Thông thường, một chiết áp trượt được sử dụng. Bàn chải được kết nối với cơ chế truyền của ống lò xo. Khi các biến dạng ống lò xo do thay đổi áp suất, nó sẽ điều khiển bàn chải trượt trên chiết áp, do đó thay đổi giá trị điện trở của chiết áp. Sự thay đổi giá trị điện trở này tỷ lệ thuận với áp suất đo được, đạt được sự chuyển đổi từ tín hiệu áp suất sang tín hiệu điện trở.
Cơ chế truyền tải: Nó bao gồm các thanh kết nối, bánh răng, v.v ... Nó hoạt động như một "cây cầu" và "bộ khuếch đại". Một mặt, nó truyền biến dạng nhẹ của ống lò xo sang bàn chải, khiến nó trượt trên chiết áp; Mặt khác, nó khuếch đại sự dịch chuyển nhẹ của ống lò xo, điều khiển con trỏ quay trên mặt số, để chỉ ra giá trị áp suất cục bộ.
Shell: Chức năng chính của nó là bảo vệ các thành phần bên trong, ngăn chặn bụi, độ ẩm, va chạm cơ học, vv gây ra thiệt hại cho các phần chính xác bên trong. Vật liệu vỏ phổ biến bao gồm thép carbon và thép không gỉ. Vỏ thép carbon có chi phí thấp hơn và phù hợp cho môi trường làm việc chung; Vỏ thép không gỉ có đặc tính phòng ngừa và chống ăn mòn tốt hơn và phù hợp cho các môi trường khắc nghiệt như những người có điều kiện ẩm hoặc khí ăn mòn hoặc chất lỏng.
Giao diện kết nối: Điều này được sử dụng để kết nối thiết bị được thử nghiệm với đường ống. Phương thức kết nối chung là kết nối ren. Ví dụ, đặc điểm kỹ thuật ren của M20*1.5 được sử dụng khá phổ biến. Phương pháp kết nối này thuận tiện để cài đặt và có hiệu suất niêm phong tốt, đảm bảo rằng phương tiện được thử nghiệm sẽ không bị rò rỉ.
3. Lựa chọn vật liệu
Việc lựa chọn vật liệu cho từng thành phần của đồng hồ đo áp suất từ xa ảnh hưởng trực tiếp đến hiệu suất, phạm vi áp dụng và tuổi thọ dịch vụ:
Vật liệu ống Borden:
Hợp kim đồng: chẳng hạn như đồng phốt pho, v.v., sở hữu độ đàn hồi tốt và khả năng chống ăn mòn, và có giá tương đối thấp. Chúng phù hợp để đo áp suất của chất lỏng, khí hoặc hơi không có nguy cơ nổ, không kết tinh, không củng cố và không gây ăn mòn cho hợp kim đồng và đồng. Ví dụ, chúng được sử dụng để đo áp suất của môi trường thông thường như nước và không khí.
Thép không gỉ: Các vật liệu như thép không gỉ 304/316/316L có khả năng chống ăn mòn cực kỳ mạnh. Chúng phù hợp để đo áp suất của chất lỏng, khí hoặc hơi có bản chất kiềm yếu nhưng không có nguy cơ nổ, không kết tinh và không củng cố. Chúng được sử dụng rộng rãi trong các ngành công nghiệp như kỹ thuật hóa học, dầu mỏ và dược phẩm. Các phương tiện được đo lường trong các ngành công nghiệp này thường có một số đặc tính ăn mòn.
Vật liệu vỏ:

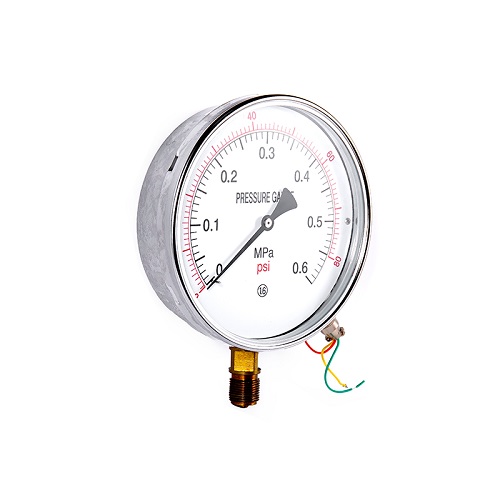

Thép carbon: Nó hiệu quả về chi phí, dễ chế biến và có thể đáp ứng các yêu cầu bảo vệ đối với đồng hồ đo áp lực trong môi trường nói chung. Trong một số trường hợp, khả năng chống ăn mòn không được yêu cầu cao và môi trường tương đối khô, không có chất ăn mòn, chẳng hạn như trong các xưởng xử lý cơ học thông thường, có thể chọn đồng hồ đo áp suất truyền từ xa bằng thép carbon.

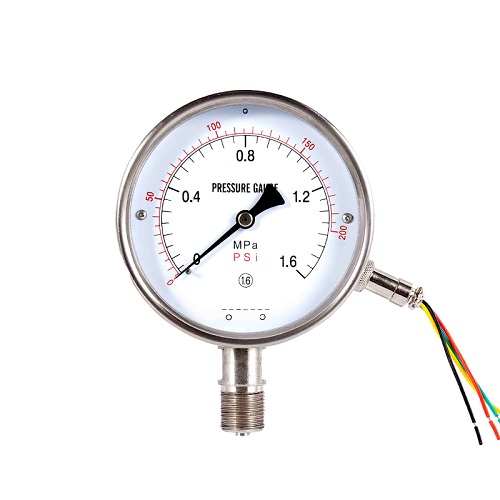

Thép không gỉ: Nó có đặc tính chống chống phân loại và ăn mòn tuyệt vời. Ngay cả trong ẩm hoặc môi trường với khí hoặc chất lỏng ăn mòn, nó có thể hoạt động ổn định trong một thời gian dài. Trong các ngành công nghiệp như kỹ thuật hóa học, kỹ thuật hàng hải và chế biến thực phẩm, trong đó các điều kiện làm việc khắc nghiệt, thép không gỉ được bao bọc trong máy đo áp suất truyền từ xa là một lựa chọn tốt hơn.
Tài liệu kết nối:
Đầu nối đồng: thường được sử dụng cùng với các ống lò xo hợp kim đồng, nó phù hợp cho các hệ thống đo áp suất mà không có môi trường ăn mòn. Nó có khả năng tương thích tốt với các ống lò xo hợp kim đồng và có thể đảm bảo kết nối tuyệt vời và hiệu suất niêm phong.
Khớp thép không gỉ: Kết hợp với ống lò xo bằng thép không gỉ, nó phù hợp cho các tình huống liên quan đến môi trường ăn mòn. Khả năng chống ăn mòn của nó tương thích với ống lò xo bằng thép không gỉ, ngăn chặn hiệu quả rò rỉ và các vấn đề khác tại khớp do ăn mòn phương tiện truyền thông, do đó tăng cường độ tin cậy và tuổi thọ dịch vụ của toàn bộ hệ thống.
Bản tóm tắt:
Mô hình, cấu trúc và vật liệu của đồng hồ đo áp suất từ xa có liên quan và có ảnh hưởng lẫn nhau. Khi chọn một đồng hồ đo áp suất từ xa, cần phải xem xét các yếu tố này một cách toàn diện dựa trên kịch bản ứng dụng cụ thể, các đặc điểm của môi trường đo được và các yêu cầu chính xác đo lường. Chỉ bằng cách này, đồng hồ đo áp suất từ xa có thể hoạt động ổn định và đáng tin cậy trong quá trình hoạt động của nó, cung cấp hỗ trợ dữ liệu áp suất chính xác cho việc sản xuất và xây dựng kỹ thuật công nghiệp. Chúng tôi hy vọng rằng thông qua phần giới thiệu này, mọi người đều có thể có sự hiểu biết sâu sắc và kiến thức về đồng hồ đo áp lực từ xa.
