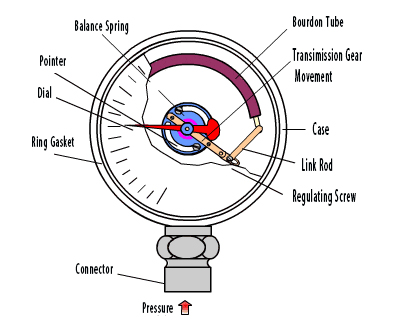

1. Cấu trúc chính của đồng hồ đo áp suất

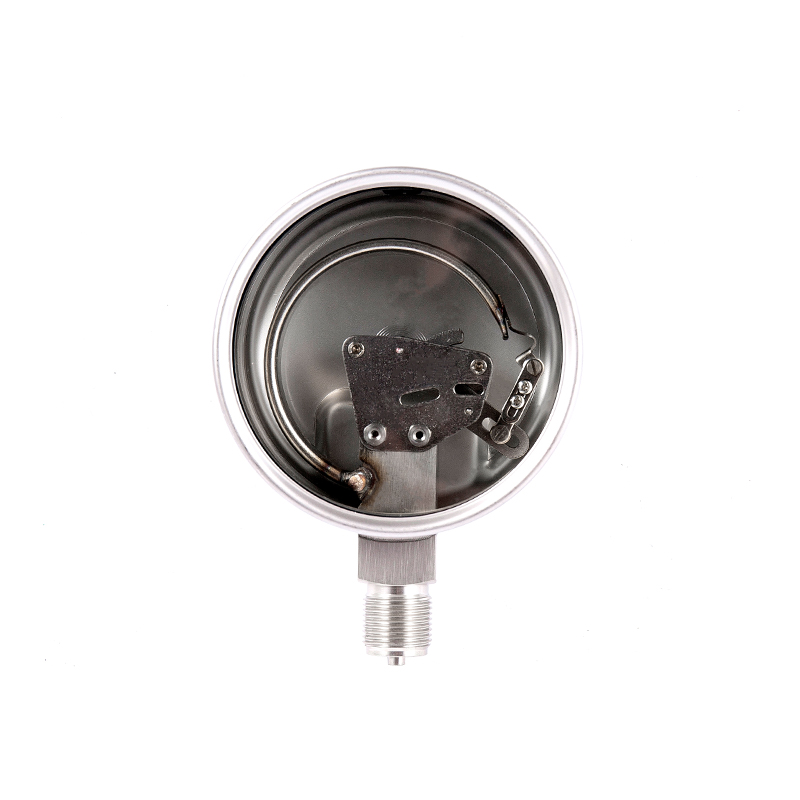

01 Phần tử nhạy cảm đàn hồi
· Ống Bourdon: Phần tử đàn hồi phổ biến nhất, nó ở dạng hình chữ C, hình xoắn ốc hoặc hình xoắn ốc, và được làm bằng hợp kim đồng hoặc thép không gỉ. Khi bên trong chịu áp lực, ống Bourdon sẽ mở rộng ra ngoài, khiến con trỏ quay.
· Cơ hoành: Được sử dụng để đo áp suất thấp và độ ăn mòn, được làm bằng kim loại hoặc cao su sẽ biến dạng sau khi bị ảnh hưởng bởi áp suất.
· Bellows: Thích hợp để đo áp suất rất nhỏ, với biến dạng lớn và độ nhạy cao.
02 Thiết bị truyền tải
· Thanh liên kết: Kết nối các yếu tố đàn hồi và cơ chế bánh răng để truyền chuyển vị biến dạng.
· Thiết bị hình quạt: Chuyển đổi chuyển động tuyến tính thành chuyển động quay và khuếch đại góc lệch của con trỏ.
· Thiết bị nhỏ: Lưới với bánh răng khu vực và điều khiển trục con trỏ để xoay.
03 chỉ ra thiết bị
· Con trỏ: Hiển thị giá trị áp suất hiện tại và thường được sử dụng cùng với mặt số.
· Quay số: chỉ ra các đơn vị áp suất (MPA, Bar, PSI, v.v.) và các phạm vi đo khác nhau tương ứng với các phạm vi tỷ lệ khác nhau.
04 Bộ phận và các thành phần kết nối
· Trường hợp: bảo vệ cơ chế nội bộ. Vật liệu là hợp kim nhựa, thép không gỉ hoặc nhôm. Một số chống sốc Đồng hồ đo áp suất chứa đầy dầu (như dầu silicon hoặc glycerin) bên trong để giảm rung.
· Kết nối: Nó được sử dụng để kết nối hệ thống được thử nghiệm. Các tiêu chuẩn chủ đề chung bao gồm G1/2, NPT, BSP, v.v.

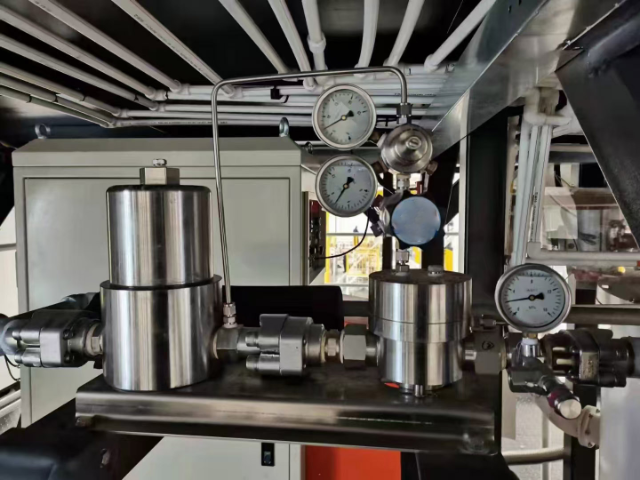

2. Nguyên tắc làm việc của đồng hồ đo áp suất
01 Tuyên truyền áp lực
· Môi trường đo được (khí hoặc chất lỏng) đi vào đồng hồ đo áp suất thông qua giao diện và tác dụng lên phần tử đàn hồi (như ống Bourdon, cơ hoành hoặc ống thổi).
02 Biến dạng phần tử đàn hồi
· Loại ống Bourdon: Khi áp suất tăng, ống Bourdon dần dần thẳng (trong trường hợp ống hình chữ C.
· Loại cơ hoành: áp suất làm cho tâm của cơ hoành trải qua biến dạng uốn và độ dịch chuyển thay đổi theo áp suất.
· Loại bollow: Mở rộng trục và co, phù hợp để đo áp suất rất nhỏ.
03 khuếch đại truyền cơ học
Biến dạng nhỏ của phần tử đàn hồi được truyền qua cơ chế liên kết đến bánh răng, sau đó điều khiển bánh răng nhỏ để xoay và khiến con trỏ bị lệch. Chức năng của hệ thống cơ chế truyền bánh răng là khuếch đại sự dịch chuyển, cho phép con trỏ chỉ rõ giá trị áp suất.
04 Chỉ báo con trỏ
Con trỏ di chuyển trên mặt số và chỉ vào giá trị áp suất tương ứng. Ví dụ:
· Khi áp suất là 0, con trỏ sẽ chỉ vào dấu "0" (nếu không chính xác, điều chỉnh bằng không được yêu cầu).
· Khi áp suất tăng cho việc xây dựng cơ bắp, con trỏ quay theo chiều kim đồng hồ, biểu thị giá trị áp suất hiện tại.
05 Cơ chế quay trở lại
Khi áp lực được giải phóng, phần tử đàn hồi trở về trạng thái ban đầu và con trỏ di chuyển trở lại vị trí không dưới tác động của sợi tóc (hoặc lò xo).
3. Nguyên tắc làm việc của các loại đồng hồ đo áp suất đặc biệt
01 Đồng hồ đo áp suất chống sốc
· Làm đầy dầu bên trong (dầu silicon hoặc glycerin) để giảm tác động đến con trỏ trong quá trình rung động
· Thích hợp cho các môi trường rung như máy móc và máy nén thủy lực
02 Đồng hồ đo áp suất khác biệt
· Sử dụng ống Bourdon kép hoặc cấu trúc cơ hoành kép, nó đo lường sự khác biệt giữa hai nguồn áp suất.
· Được sử dụng để giám sát bộ lọc, đồng hồ đo lưu lượng và các ứng dụng liên quan khác.
03 Đồng hồ đo áp suất kỹ thuật số
· Sử dụng các cảm biến áp suất (như Piezoresistive hoặc điện dung) để chuyển đổi tín hiệu áp suất thành tín hiệu điện, sau đó được xử lý và hiển thị kỹ thuật số.
· Nó có thể xuất ra tín hiệu 4-20ma hoặc rs485, phù hợp để điều khiển tự động.
4.Summarize
· Đồng hồ đo áp suất cơ học: Dựa trên biến dạng của phần tử đàn hồi kết hợp với vòng quay của bánh răng, nó có cấu trúc đơn giản và dễ bảo trì.
· Máy đo áp suất điện tử: Hiển thị kỹ thuật số cảm biến, độ chính xác cao, có khả năng truyền dữ liệu từ xa
· Tiêu chí lựa chọn: Chọn loại thích hợp dựa trên phạm vi trung bình, áp suất và môi trường (rung động, ăn mòn).
Mặc dù đồng hồ đo áp suất nhỏ, nhưng nó có tầm quan trọng quan trọng trong an toàn công nghiệp. Sử dụng và bảo trì chính xác có thể đảm bảo hoạt động ổn định lâu dài.
