Sự va chạm của áp lực và tín hiệu: Bí ẩn làm việc của đồng hồ đo áp suất tiếp xúc điện！

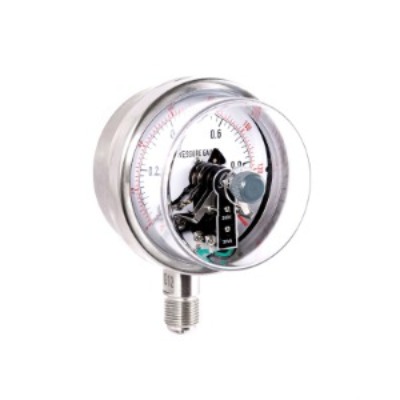

Máy đo áp suất tiếp xúc điện là một thiết bị có thể tự động gửi tín hiệu hoặc mạch điều khiển khi áp suất đạt đến giá trị đã đặt. "Bí mật" của nó chủ yếu nằm trong sự kết hợp khéo léo của thiết kế kết cấu và nguyên tắc làm việc, như sau:

I. Cấu trúc và nguyên tắc
· Phần đo: Tương tự như đồng hồ đo áp suất thông thường, nó cảm nhận được áp suất qua ống lò xo (hoặc cơ hoành, ống thổi), khiến con trỏ quay và hiển thị giá trị áp suất thời gian thực.
· Thiết bị tiếp xúc điện: Trên mặt số, ngoài con trỏ chỉ báo, có hai (hoặc nhiều) có thể điều chỉnh "Con trỏ tiếp xúc" (giới hạn trên, giới hạn dưới) và cả con trỏ và tiếp xúc có kết nối với các tiếp điểm máy tính.
· Logic hoạt động: Khi con trỏ chỉ báo tiếp xúc với một con trỏ tiếp xúc nhất định do thay đổi áp suất, tiếp xúc sẽ dẫn điện, kích hoạt mạch bên ngoài (như báo động, khởi động/dừng của bơm, v.v.): Khi áp suất nằm ngoài phạm vi đặt, tiếp xúc sẽ mở ra và mạch.

Ii. "Bí mật" chính: Kiểm soát chính xác và ứng dụng linh hoạt
A.Freedom Set
Các điểm kết nối giới hạn trên và dưới có các chức năng điều chỉnh thủ công và có thể được đặt theo nhu cầu thực tế để xác định phạm vi áp suất (ví dụ: "bơm bắt đầu khi áp suất thấp hơn 0,2 MPa và dừng khi cao hơn 0,5 MPa"), phù hợp với các kịch bản khác nhau.

Hệ thống điều khiển b.Coordined
Không cần can thiệp thủ công, rơle và bộ tiếp xúc có thể được điều khiển trực tiếp thông qua việc tắt các liên hệ để đạt được điểm dừng khởi động tự động hoặc báo động của thiết bị (như báo động quá áp cho các bình áp suất và duy trì áp suất đường ống)

hàm c.dual
Nó không chỉ có thể hiển thị áp suất thời gian thực như đồng hồ đo áp suất thông thường, mà còn hoạt động như một yếu tố điều khiển, đơn giản hóa thiết kế hệ thống và tiết kiệm chi phí.

Iii. Ghi chú sử dụng
· Tránh tắt máy tiếp xúc thường xuyên (dễ bị hao mòn), và cần phải đặt phạm vi áp suất một cách hợp lý và giảm số lượng hoạt động.
· Khả năng tiếp xúc bị hạn chế: Khi điều khiển thiết bị công suất cao, cần phải sử dụng một công tắc tơ được sử dụng cùng.
· Thường xuyên làm sạch các liên hệ để ngăn chặn quá trình oxy hóa gây ra tiếp xúc kém và ảnh hưởng đến độ tin cậy.


Nói tóm lại, "bí mật" của tiếp xúc điện Đồng hồ đo áp suất nằm trong việc tích hợp liền mạch đo áp suất với điều khiển điện, đạt được quản lý áp suất tự động thông qua một cấu trúc đơn giản và nó được sử dụng rộng rãi trong cung cấp nước, kỹ thuật hóa học, máy móc và các lĩnh vực khác.
